樓主  發表于: 2011-04-01 21:07
應該是定時器吧

求解釋
suuy79
燒不死的鳥就是鳳凰
級別: 家園常客
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
1樓  發表于: 2011-04-01 21:48
尚不清楚你詢問內容的實質情況
qq861107
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qq861107的 主題 / 回貼
2樓  發表于: 2011-04-01 23:39

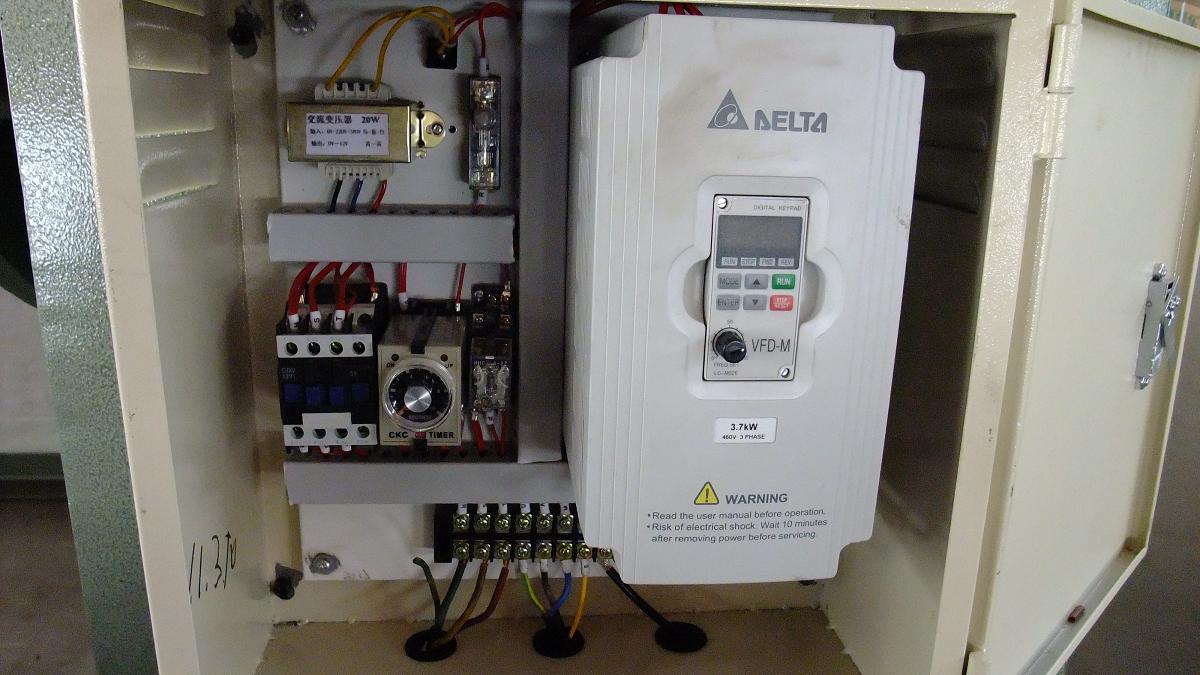

圖片：
上個圖 里面的 時間繼電器是做什么的？

還有 我覺的 應該有2個繼電器 控制 正反轉啊

為什么圖上只有一個
suuy79
燒不死的鳥就是鳳凰
級別: 家園�？�
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
3樓  發表于: 2011-04-02 00:08
從圖中看：
正反轉由變頻器來控制
時間繼電器的作用我估計：
先吸合接觸器，然后延時給變頻器啟動信號
a888888
級別: 略有小成
精華主題: 0
發帖數量: 434 個
工控威望: 477 點
下載積分: 4346 分
在線時間: 221(小時)
注冊時間: 2007-12-03
最后登錄: 2014-08-17
查看a888888的 主題 / 回貼
4樓  發表于: 2011-04-02 13:42
你就在電柜旁還不明白有什么用處��？那我就服了你了！看來你太那個了�。�
gtz
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 214 點
下載積分: 681 分
在線時間: 62(小時)
注冊時間: 2009-01-23
最后登錄: 2022-04-02
查看gtz的 主題 / 回貼
5樓  發表于: 2011-04-02 13:54
就定時。
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21346 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-10-31
查看匯榮鋁業的 主題 / 回貼
6樓  發表于: 2011-04-02 14:09
那是帶瞬動觸點的時間繼電器，一般用在自動送料的矯直機上。線號上有一個P點信號，送料的時候料碰到那個P點信號外接的鐵塊上時電機停止送料，否則電機轉動。跟點動差不多。
xubaolin
級別: 略有小成
精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的 主題 / 回貼
7樓  發表于: 2011-04-02 15:50
它是具有兩個延時觸點，例在電磁閥控制汽缸上一個延時伸出、一個延時縮回。
yifan_1987
沒有最好，只有更好！
級別: 家園�？�
精華主題: 0
發帖數量: 566 個
工控威望: 745 點
下載積分: 2169 分
在線時間: 124(小時)
注冊時間: 2010-01-07
最后登錄: 2019-05-26
查看yifan_1987的 主題 / 回貼
8樓  發表于: 2011-04-02 16:32
有圖紙看圖紙，沒有圖紙的你說你的工藝實現什么功能，這么樣看畫真是看不懂.
qq861107
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qq861107的 主題 / 回貼
9樓  發表于: 2011-04-02 22:58
是 老師考我 就2張照片 讓我畫出電氣原理圖的。。。。。
suuy79
燒不死的鳥就是鳳凰
級別: 家園�？�
精華主題: 0
發帖數量: 558 個
工控威望: 843 點
下載積分: 18120 分
在線時間: 342(小時)
注冊時間: 2009-01-15
最后登錄: 2024-09-20
查看suuy79的 主題 / 回貼
10樓  發表于: 2011-04-02 23:10
大家都好好把圖看一下：
圖中：
1、面板沒有用到其他開關
2、看出線，三根電源進線，四根出線，還有一條線我認為應該是信號反饋線
基本可以判定：
A、如果是通電時間繼電器，先吸合接觸器，然后延時給變頻器啟動信號
B、如果是斷電時間繼電器，停變頻信號，然后延時停接觸器
一般而言變頻器不建議在輸出端使用任何開關電器
本帖最近評分記錄：
  • 下載積分:+3(王銳) 熱心助人
    fff936100286
    努力學習
    級別: 略有小成
    精華主題: 0
    發帖數量: 148 個
    工控威望: 280 點
    下載積分: 1632 分
    在線時間: 67(小時)
    注冊時間: 2011-03-05
    最后登錄: 2017-01-31
    查看fff936100286的 主題 / 回貼
    11樓  發表于: 2011-04-03 13:22
    是延時啟動吧
    • «
