樓主  發表于: 2011-03-25 04:52
一點動開關，按一下運行X秒后停止，再按一下運Y秒后。以此循環。弄得我很迷糊？
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
1樓  發表于: 2011-03-25 07:11
可以實現…不過光這么一個開關容易引起操作混亂。

X0 一個開關     T1是 X時間    T2 是 Y時間  Y0是輸出


樓主留言：
多謝，費心了！
[ 此帖被月澤在2011-03-25 19:15重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+2(283276325) 熱心助人
  • 下載積分:+1(tanghanshui) 熱心助人
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    chnian
    級別: 略有小成
    精華主題: 0
    發帖數量: 138 個
    工控威望: 241 點
    下載積分: 12514 分
    在線時間: 75(小時)
    注冊時間: 2011-03-08
    最后登錄: 2016-06-13
    查看chnian的 主題 / 回貼
    2樓  發表于: 2011-03-25 08:53
    可以實現…不過光這么一個開關容易引起操作混亂  應加一個時間繼電器
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui) 熱心助人
    匯榮鋁業
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1784 個
    工控威望: 5345 點
    下載積分: 21346 分
    在線時間: 1601(小時)
    注冊時間: 2009-07-21
    最后登錄: 2024-10-31
    查看匯榮鋁業的 主題 / 回貼
    3樓  發表于: 2011-03-25 09:22
    引用
    引用第3樓chnian于2011-03-25 08:53發表的  :
    可以實現…不過光這么一個開關容易引起操作混亂  應加一個時間繼電器
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui) 熱心助人
    zgf889
    走別人的路，讓別人走投無路
    級別: 家園�？�
    精華主題: 0
    發帖數量: 699 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-11-03
    查看zgf889的 主題 / 回貼
    4樓  發表于: 2011-03-25 10:40
    計數器另加兩兩個時間T，就可以實現
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui) 熱心助人
    liuxianhua
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 611 個
    工控威望: 1067 點
    下載積分: 10234 分
    在線時間: 572(小時)
    注冊時間: 2008-11-19
    最后登錄: 2013-02-22
    查看liuxianhua的 主題 / 回貼
    5樓  發表于: 2011-03-25 13:51
    肯定需要加一個時間繼電器，而且這個時間繼電器線圈要與接觸器線圈并聯，延時斷開觸點接在并聯的線圈前面就行了。
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui) 熱心助人
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9663 個
    工控威望: 8548 點
    下載積分: 16709 分
    在線時間: 5322(小時)
    注冊時間: 2006-08-10
    最后登錄: 2024-11-14
    查看ymmfa的 主題 / 回貼
    6樓  發表于: 2011-03-25 15:48
    樓主下次提問時，最好說清是用電路實現，還是PLC實現。
    回答者有說“不復雜”的，我刪除了，因?yàn)榧热缓?jiǎn)單，應該幫一下呵。
    回答者說“學習了”的，我也刪除了，發貼的人是提問的，學習他提問的方式不夠準確？

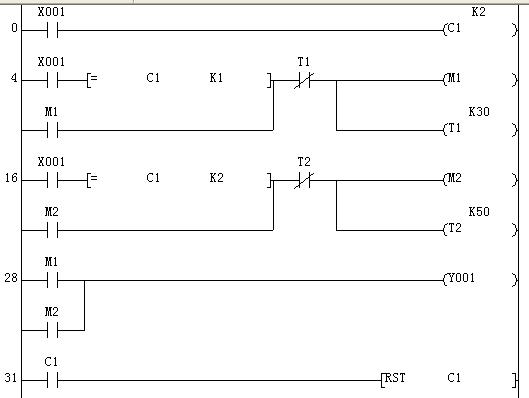

    言歸正轉，以下程序供參考：
    X1是開關，Y1是電機，T1，T2分別是兩種時間，根據此思路，可以做多種時間。

    樓主留言：
    老大風格就是不一樣
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    whshtj
    級別: 家園�？�
    精華主題: 0
    發帖數量: 455 個
    工控威望: 596 點
    下載積分: 1725 分
    在線時間: 510(小時)
    注冊時間: 2009-09-08
    最后登錄: 2024-11-14
    查看whshtj的 主題 / 回貼
    7樓  發表于: 2011-03-25 16:01
    看看這三個程序是不是你所要的
    [ 此帖被whshtj在2011-03-25 17:03重新編輯 ]
    附件： 新建文件夾.rar (14 K) 下載次數:28
    網站提示: 請不要用迅雷下載附件，容易出錯
    本帖最近評分記錄：
  • 下載積分:+3(ymmfa) 熱心助人
  • 下載積分:+1(月澤) 三合一 三門龍
  • 下載積分:+3(tanghanshui) 熱心助人
    hongming
    級別: 略有小成
    精華主題: 0
    發帖數量: 158 個
    工控威望: 272 點
    下載積分: 956 分
    在線時間: 42(小時)
    注冊時間: 2010-11-10
    最后登錄: 2024-11-08
    查看hongming的 主題 / 回貼
    8樓  發表于: 2011-03-25 17:58
    同意1樓和6樓的。特別頂下6樓，希望能把條件盡量的說清楚。這樣別人才能有針對性的回答。
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui) 優秀文章
    tanghanshui
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看tanghanshui的 主題 / 回貼
    9樓  發表于: 2011-03-25 18:16
    看了各位的回復。真是感慨萬分！以后特別注意語言表達的準確性。我這幾天就為這一個按鍵弄得很糾結。梯形圖寫了一長串達不到要求。才請教各位的。謝謝！
    燕少輝
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看燕少輝的 主題 / 回貼
    10樓  發表于: 2011-03-25 19:01
    用三菱PLC里面的交替輸出指令A(yù)LT 加上兩個定時器就可以了，簡單、實用，我已用過很多次！
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui)
    ysheng9099
    三人行必有吾師
    級別: 工控俠客
    精華主題: 0
    發帖數量: 959 個
    工控威望: 2440 點
    下載積分: 21432 分
    在線時間: 123(小時)
    注冊時間: 2010-10-28
    最后登錄: 2024-11-14
    查看ysheng9099的 主題 / 回貼
    11樓  發表于: 2011-03-25 21:17
    一個計數器加兩個定時器很容易實現的，如版主的梯形圖所示
    本帖最近評分記錄：
  • 下載積分:+1(tanghanshui)
    • «
