樓主  發表于: 2011-05-09 18:47
各位大蝦，請問梯形圖怎么寫程序才能實現 僅用一個復位按鈕來控制電機的啟動停止呢（就是按一下按鈕電機啟動了，再按一下電機停止了）？小弟先謝謝各位了
zhangyilin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyilin的 主題 / 回貼
1樓  發表于: 2011-05-09 18:57
用交替輸出指令就可也了！
例三菱ALT指令
yangjiejie
朝花夕拾
級別: 網絡英雄
精華主題: 0
發帖數量: 308 個
工控威望: 5906 點
下載積分: 13712 分
在線時間: 721(小時)
注冊時間: 2010-02-26
最后登錄: 2024-09-18
查看yangjiejie的 主題 / 回貼
2樓  發表于: 2011-05-09 19:09

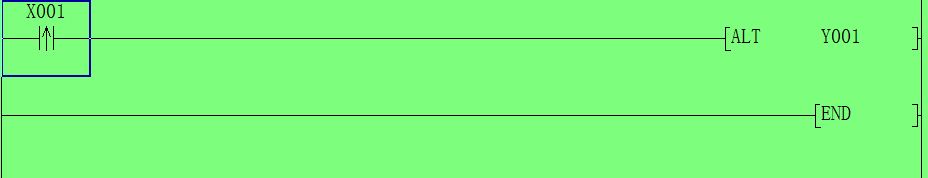

ALTP 指令。。。。。。。。。。。 簡潔方便
朝花夕拾
獨步黃昏
自由，別致。
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 262 點
下載積分: 3494 分
在線時間: 107(小時)
注冊時間: 2011-03-31
最后登錄: 2021-11-13
查看獨步黃昏的 主題 / 回貼
3樓  發表于: 2011-05-09 19:13
試一下這個

zhaol
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaol的 主題 / 回貼
4樓  發表于: 2011-05-09 19:17
謝謝各位，小弟研究下先。。。
金生相伴
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看金生相伴的 主題 / 回貼
5樓  發表于: 2011-05-09 19:26
longfei1982
飛飛
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的 主題 / 回貼
6樓  發表于: 2011-05-09 19:31
繼電器就可以了撒，怎么還要plc了。就是單按鈕的電機起停
劉大寶
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看劉大寶的 主題 / 回貼
7樓  發表于: 2011-05-11 12:11
買一帶自鎖的按鈕開關就可以了，還用PLC浪費
dwwxh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dwwxh的 主題 / 回貼
8樓  發表于: 2011-05-11 13:30

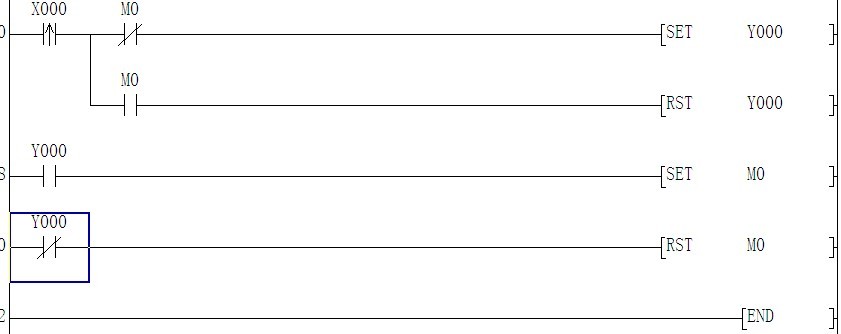

圖片：
這樣應該可以
qiao135224
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qiao135224的 主題 / 回貼
9樓  發表于: 2011-05-11 13:37
進來學習下經典電路.用兩個計數器做.
