樓主  發表于: 2011-05-31 19:18

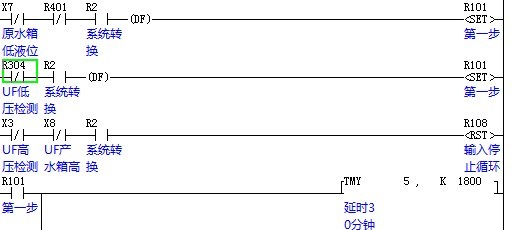

圖片：
詳細見圖，2個過來都是DF上升延閉合R101線圈。這R101線圈是跳了在跳回來呢還是跳的方向是一樣就跳一次。
見圖
bigluo
級別: 家園常客
精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的 主題 / 回貼
1樓  發表于: 2011-05-31 22:49
以后面的為準。
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-09-21
查看hxl202319的 主題 / 回貼
2樓  發表于: 2011-06-01 06:23
用SET，RST時，允許雙線圈輸出。SET時，只要無RST信號，那么無所謂先后問題。圖中，乳最上一個條件符合，第二行條件不符合，第三行條件不符合，R101還是ON的，一直要保持到RST條件滿足，即第三行滿足。
本帖最近評分記錄：
  • 下載積分:+5(凱撒大帝) 熱心助人
    • 簽名無效了，麻雀不見了！
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1977 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1079(小時)
    注冊時間: 2009-01-13
    最后登錄: 2024-11-10
    查看銘杰工控的 主題 / 回貼
    3樓  發表于: 2011-06-01 06:54
    2樓老大的解釋很詳細。
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    caifangchun
    級別: 略有小成
    精華主題: 0
    發帖數量: 244 個
    工控威望: 348 點
    下載積分: 814 分
    在線時間: 46(小時)
    注冊時間: 2011-04-07
    最后登錄: 2015-08-30
    查看caifangchun的 主題 / 回貼
    4樓  發表于: 2011-06-01 07:45
    出來逛
    gaomaoge
    級別: 探索解密
    精華主題: 0
    發帖數量: 21 個
    工控威望: 129 點
    下載積分: 673 分
    在線時間: 10(小時)
    注冊時間: 2011-05-23
    最后登錄: 2013-10-11
    查看gaomaoge的 主題 / 回貼
    5樓  發表于: 2011-06-01 16:52
    謝謝2樓老大的指教
