樓主  發表于: 2011-05-15 12:59
        我想做個東西，簡單地說就是能在每天早上七點，步進電機得到脈沖后轉動一次，下午一點轉動一次，晚上七點轉動一次，并且每次轉動時都發出警報聲，以后也同樣每天重復這樣的步驟，或者最好每兩天正轉一次，接著后兩天反轉，如此循環下去，好像說用到時間比較指令？實在是不太懂，寫不出梯形圖
    請問有類似的參考程序或者現成的程序么？只要是用到時間比較指令的參考梯形圖也行了，不好意思，第一次做PLC，描述的可能有點不太明了，是畢業論文需要用
[ 此帖被freemanyuan在2011-05-15 13:58重新編輯 ]
廣東
不斷進取
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 419 點
下載積分: 1916 分
在線時間: 187(小時)
注冊時間: 2009-12-17
最后登錄: 2024-03-05
查看廣東的 主題 / 回貼
1樓  發表于: 2011-05-16 08:27
你可以用時間比較指令／也可以用到秒脈沖或分脈沖加計數器／你可以看一下三菱PLC編程的書籍
樓主留言：
我現在是用了定時器加計數器實現長延時，不過還是想用具體時間的設置，有么有類似用到時間比較指令的梯形圖參考下？
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
2樓  發表于: 2011-05-16 08:40

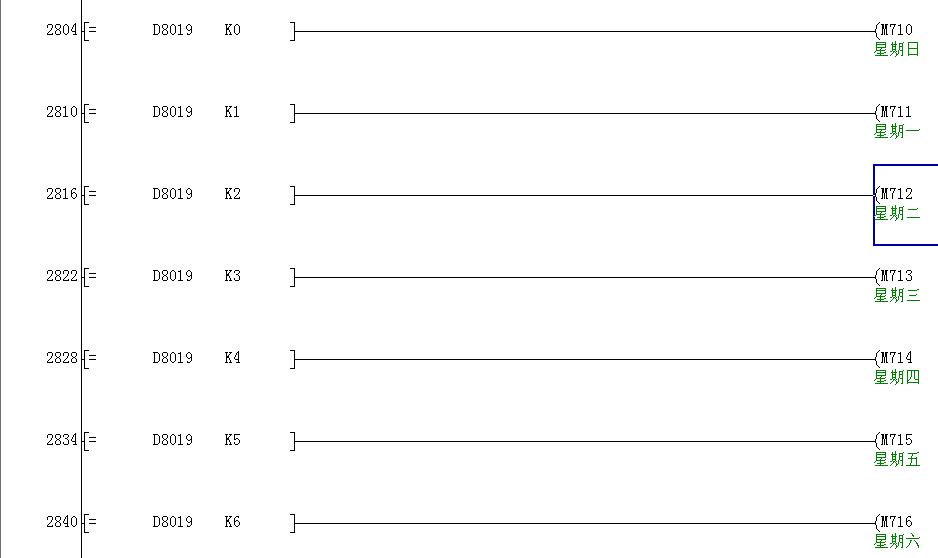

這個思路應該可以用了。
樓主留言：
能不能稍微解釋一下下啊，還有為什么上面順序從2840到下一張圖反而只有1515了，這是兩個程序截的圖？
請問D8015和D8014后面的d550之類的數字是什么含義？
還有后面定時加還有測試允許是什么意思��？
[ 此帖被yyhexf在2011-05-16 08:46重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+4(xqx666) 熱心助人
    yangh1129
    級別: 略有小成
    精華主題: 0
    發帖數量: 217 個
    工控威望: 401 點
    下載積分: 432 分
    在線時間: 197(小時)
    注冊時間: 2010-08-25
    最后登錄: 2021-08-10
    查看yangh1129的 主題 / 回貼
    3樓  發表于: 2011-05-16 09:08
    樓主是要做一個自動鎖門裝置吧。我了做了一個。用時間比較指令就可以了。
    樓主留言：
    不是自動鎖門裝置，是一個類似自動出藥的裝置，我先是需要步進電機帶動一個滾輪，將藥帶出來，所以需要每天一些指定時刻
    yyhexf
    級別: 家園�？�
    精華主題: 0
    發帖數量: 768 個
    工控威望: 555 點
    下載積分: 1922 分
    在線時間: 606(小時)
    注冊時間: 2008-01-05
    最后登錄: 2013-08-19
    查看yyhexf的 主題 / 回貼
    4樓  發表于: 2011-05-16 16:24

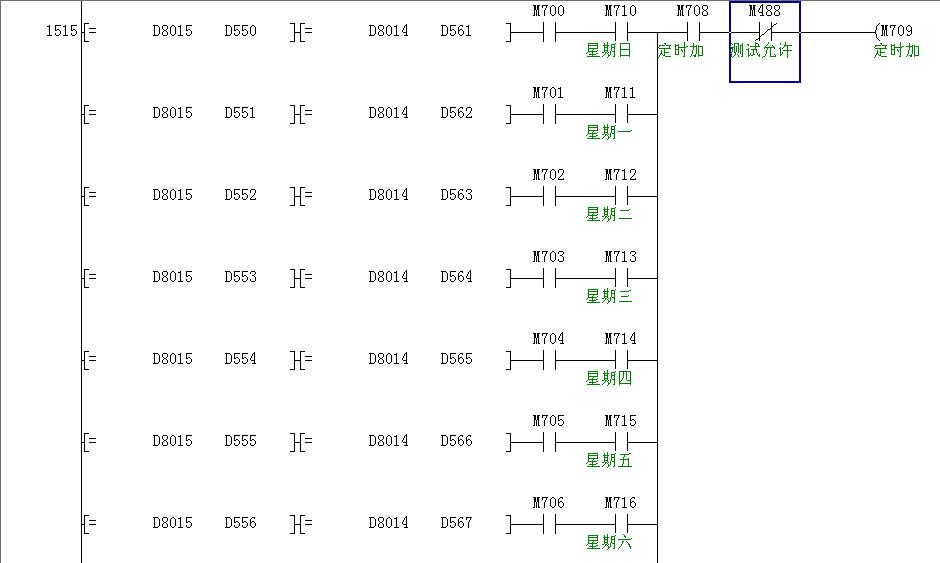

    D550起是觸摸屏的時，分設定寄存器，M700-M706是用與不用選擇，M710-M716就是我上面加上去的星期幾，可以用d8019直接寫。測試允許是我們機器上用的不必理會。
    樓主留言：
    恩，學習了
    中國工控
    學習
    級別: VIP會員
    精華主題: 0
    發帖數量: 482 個
    工控威望: 662 點
    下載積分: 2137 分
    在線時間: 68(小時)
    注冊時間: 2007-07-16
    最后登錄: 2024-12-18
    查看中國工控的 主題 / 回貼
    5樓  發表于: 2011-05-16 16:29
    用一個正泰的定時器多好使啊   用它帶動一個繼電器  簡單多了，又省事哈哈
    樓主留言：
    我現在就是用的定時器加計數器達到長延時，不過感覺用時間比較更清楚
    liuhanqi
    活著就要做貢獻！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    6樓  發表于: 2011-05-16 16:53
    我認為用電子定時器比較好，價格便宜。又靈活。
    學無止境，永遠是學生。
    wjm0426
    級別: 略有小成
    精華主題: 0
    發帖數量: 255 個
    工控威望: 396 點
    下載積分: 392 分
    在線時間: 63(小時)
    注冊時間: 2011-04-22
    最后登錄: 2023-04-04
    查看wjm0426的 主題 / 回貼
    7樓  發表于: 2011-05-16 20:32
    要計數器和定時器結合使用構成一個時間循環控制
    樓主留言：
    我現在就是這么寫的，不過我希望有點改進，所以想用時間比較
    廣東
    不斷進取
    級別: 略有小成
    精華主題: 0
    發帖數量: 158 個
    工控威望: 419 點
    下載積分: 1916 分
    在線時間: 187(小時)
    注冊時間: 2009-12-17
    最后登錄: 2024-03-05
    查看廣東的 主題 / 回貼
    8樓  發表于: 2011-05-17 08:16
    0000.rar (10 K) 下载次数:69 現在有一個簡單的程序／先看一下／是用時間比較指令的／在用這個程序時序時要先設置PLC里面的內置時間／D8013為秒的軟元件，D8014為分的軟元件，D8015為時的元件，D8016為日的軟元件，D8017為月的軟元件，D8018為年的軟元件．
    樓主留言：
    恩，學習了，下了看看學習學習
    [ 此帖被廣東在2011-05-17 08:33重新編輯 ]
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    9樓  發表于: 2011-05-17 09:19
    把PLC內部時間小時分秒與樓主需要設定的時間比較，兩者相等就輸出唄


    如果是每天 日期不用去管的 因為內部時間是24小時制循環的 只需要寫好時 分 秒

    比如是每天的10點50分   M0輸出是60秒 ，假如60秒還不夠可以用置位，加定時器來復位

    我是用等于來比較的  也可以用大于 小于來比較  大于10點30分小于10點50分 10就只需要等于來比較  分D8014需要用大于小于來比較  大于30 小于50  20分鐘接通  這個很靈活的



    樓主留言：
    這個概念我是有的，關鍵怎么用梯形圖寫出來還不懂主要
    [ 此帖被月澤在2011-05-17 21:40重新編輯 ]
