樓主  發表于: 2011-05-28 10:33
圖片：
圖片：
圖片：
圖片：
圖片：

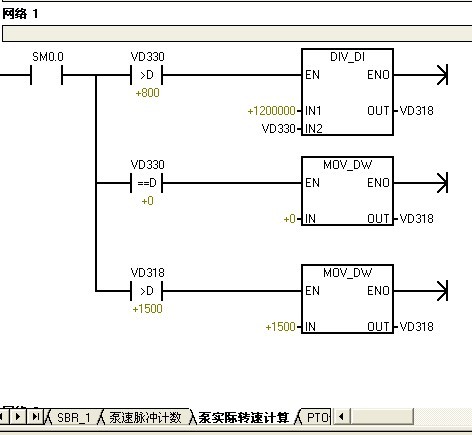

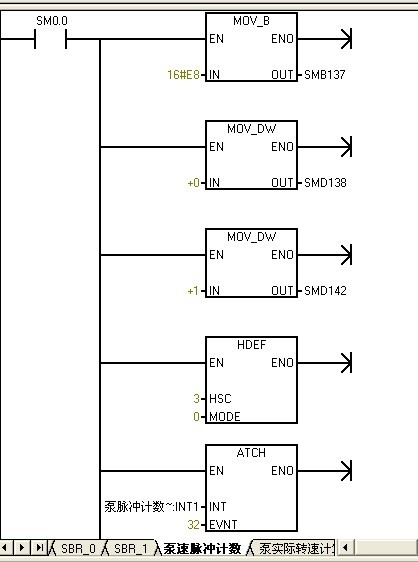

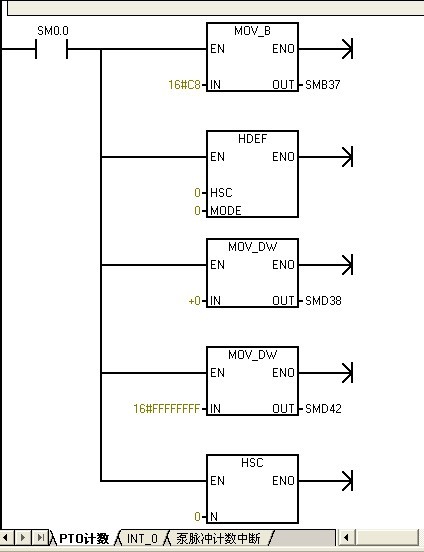

下面這些程序是計算泵速，是以每分鐘多少轉的，我的理解都是以時間單位測到的脈沖數再計算的，下面好像沒看到什么時間的，請高手指導一下，小弟萬分感激
[ 此帖被hy981在2011-05-28 10:41重新編輯 ]
hy981
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 431 點
下載積分: 2184 分
在線時間: 202(小時)
注冊時間: 2007-11-02
最后登錄: 2023-12-14
查看hy981的 主題 / 回貼
1樓  發表于: 2011-05-28 10:45
上面只是圖片，如有要求可以把程序上傳的
青島瑞麒
知其道 用其妙
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 333 點
下載積分: 947 分
在線時間: 92(小時)
注冊時間: 2009-06-11
最后登錄: 2024-12-10
查看青島瑞麒的 主題 / 回貼
2樓  發表于: 2011-05-28 11:17
上程序...
仁者不憂 智者不惑 勇者不懼
hy981
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 431 點
下載積分: 2184 分
在線時間: 202(小時)
注冊時間: 2007-11-02
最后登錄: 2023-12-14
查看hy981的 主題 / 回貼
3樓  發表于: 2011-05-31 21:07
奶奶，終于搞定這程序了，大概意思就是先通過一個PTO定時輸出，高速計數器每收到一個脈沖信號后產生中斷，中斷后當前值減去上一次中斷的的計數值，1分鐘時間除于這次收到脈沖信號的時間值=每分鐘可以接到的脈沖數，也可以說是轉速
shenyijin
中級電工
級別: 家園常客
精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的 主題 / 回貼
4樓  發表于: 2011-05-31 21:21
這是什么牌子的PLC的梯形圖？我 見過�。�
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
5樓  發表于: 2011-06-01 09:34
200的程序…每秒收到的脈沖乘以60…不就是1分鐘多少脈沖了么
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
jona2011
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jona2011的 主題 / 回貼
6樓  發表于: 2011-06-01 11:16
都是高手啊！小弟拜謝！
hy981
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 431 點
下載積分: 2184 分
在線時間: 202(小時)
注冊時間: 2007-11-02
最后登錄: 2023-12-14
查看hy981的 主題 / 回貼
7樓  發表于: 2011-06-01 20:51
乘以60以后你想把轉速提升上去只能是60、120、180這樣加上去的，上面的程序可以看起來2轉2轉這樣加上去的，計算效果不一樣
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24608 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2024-12-16
查看yamqq的 主題 / 回貼
8樓  發表于: 2011-06-02 07:34
樓主哇，這個不是很準的要用中斷做！
這個人很懶，什么也沒有留下！
zhouliang
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 285 點
下載積分: 419 分
在線時間: 70(小時)
注冊時間: 2007-09-10
最后登錄: 2023-03-01
查看zhouliang的 主題 / 回貼
9樓  發表于: 2011-06-02 16:50
那算出來不是rpm/min
hy981
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 431 點
下載積分: 2184 分
在線時間: 202(小時)
注冊時間: 2007-11-02
最后登錄: 2023-12-14
查看hy981的 主題 / 回貼
10樓  發表于: 2011-06-03 20:10
這個是先計算每個脈沖的寬度啊，比如接收的脈沖的寬度比如是1MS，就是1MS可以接到一個脈沖，那你說那一分鐘有多少轉呢，也許下一個脈沖的寬度為2MS，除一下誤差也不會差到那里去的
