樓主  發表于: 2011-06-23 16:36

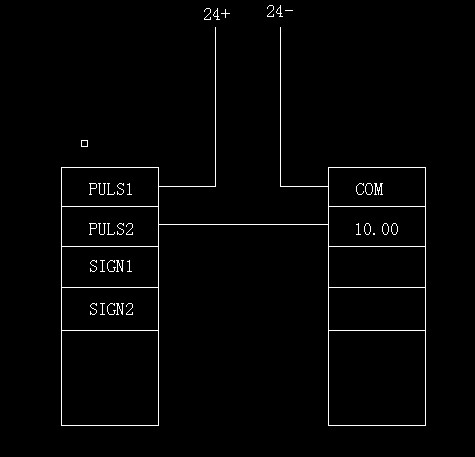

歐姆龍這個PLC是晶體管NPN輸出的，和松下伺服這樣接線對嗎？
對的話，中間用不用加電阻，加電阻的作用是什么呢？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
1樓  發表于: 2011-06-23 17:36

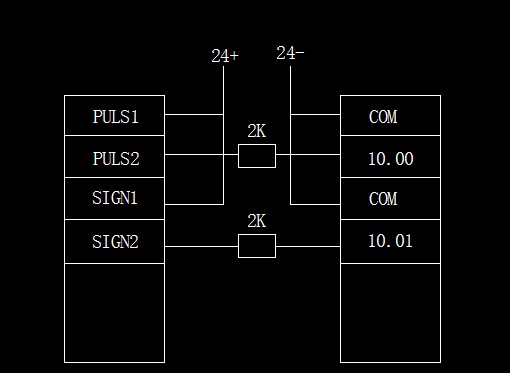

如果需要接電阻的話，是這樣接嗎？為什么？接上這個電阻作用是什么？為什么用2K的？
[ 此帖被lzhpsky在2011-06-23 18:17重新編輯 ]
jun888006
我年輕需要你指點 但不需要你指指點點
級別: 工控俠客
精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的 主題 / 回貼
2樓  發表于: 2011-06-23 17:42
好像不對吧
應該是1  2接24V PULS2接10,00 SIGN2接馬達方向 不知道你是不是方向控制 還有29接0V  那是伺服勵磁的  我說的是位置控制的接線 要看你用哪種方式：1 位置控制模式 2 速度控制模式 3轉矩控制模式 4全閉控制模式
電氣交流群：107855191
jun888006
我年輕需要你指點 但不需要你指指點點
級別: 工控俠客
精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的 主題 / 回貼
3樓  發表于: 2011-06-23 17:43
你的那種方式是4MPPS以下才有用
工控機的運動控制卡可以用的上 適用于5V
