樓主  發表于: 2011-08-05 21:36
圖片:

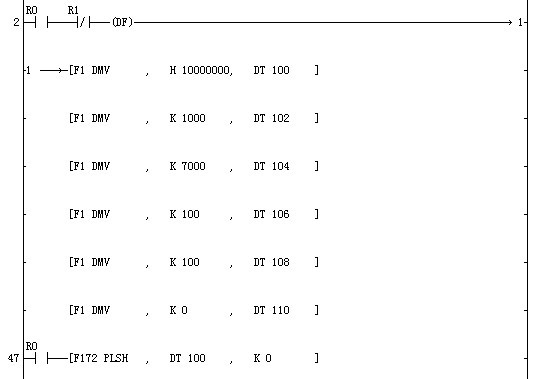

現在在研究一臺松下FPX-C60T  PLC    想用JOG脈沖指令控制私服,   下面是梯形圖~~ 請問是哪里出錯了呢,  R0接通后  PLC的ORR燈就開始閃了, 斷電后就好了,一按R0然后又閃。。
王風
級別: 家園?
精華主題: 0
發帖數量: 318 個
工控威望: 506 點
下載積分: 1944 分
在線時間: 128(小時)
注冊時間: 2009-09-11
最后登錄: 2022-09-17
查看王風的 主題 / 回貼
1樓  發表于: 2011-08-05 21:40
沒用過松下的
本帖最近評分記錄:
  • 下載積分:+1(chen123fy)
    安擇電子科技
    機器能做的事就讓它去做...!
    級別: 略有小成
    精華主題: 0
    發帖數量: 114 個
    工控威望: 303 點
    下載積分: 717 分
    在線時間: 68(小時)
    注冊時間: 2008-07-08
    最后登錄: 2023-04-02
    查看安擇電子科技的 主題 / 回貼
    2樓  發表于: 2011-08-05 23:29
    K0是第一個脈沖輸出端(Y0)的代碼,試把47步的R0觸點去掉看看
    本帖最近評分記錄:
  • 下載積分:+3(chen123fy) 熱心助人
    dfy
    dfy
    級別: 工控俠客
    精華主題: 0
    發帖數量: 46 個
    工控威望: 2022 點
    下載積分: 11859 分
    在線時間: 364(小時)
    注冊時間: 2008-08-21
    最后登錄: 2024-11-01
    查看dfy的 主題 / 回貼
    3樓  發表于: 2011-08-06 10:15
    系統寄存器主單元輸出設置(PLS/PWM) 將CH0設置為脈沖輸出即可 另外JOG控制只需寫入起始地址DT100,頻率DT102。DT104--DT110不用寫入。
    本帖最近評分記錄:
  • 下載積分:+3(chen123fy) 謝謝指點
    slik
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 908 個
    工控威望: 1175 點
    下載積分: 5868 分
    在線時間: 539(小時)
    注冊時間: 2008-06-01
    最后登錄: 2024-11-13
    查看slik的 主題 / 回貼
    4樓  發表于: 2011-08-06 10:20
    系統寄存器需設置才能使用脈沖數出
    本帖最近評分記錄:
  • 下載積分:+3(chen123fy) 謝謝指點
    yizhiduxiu
    級別: 略有小成
    精華主題: 0
    發帖數量: 71 個
    工控威望: 249 點
    下載積分: 3233 分
    在線時間: 105(小時)
    注冊時間: 2007-08-07
    最后登錄: 2024-10-10
    查看yizhiduxiu的 主題 / 回貼
    5樓  發表于: 2011-08-09 10:40
    把第四步的寫入指令中的H1000000改為H1102即可
    hllppyx
    級別: 略有小成
    精華主題: 0
    發帖數量: 285 個
    工控威望: 470 點
    下載積分: 1893 分
    在線時間: 224(小時)
    注冊時間: 2007-03-20
    最后登錄: 2024-11-13
    查看hllppyx的 主題 / 回貼
    6樓  發表于: 2011-08-26 01:17
    系統寄存器需設置
    suucom
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 264 個
    工控威望: 1355 點
    下載積分: 11260 分
    在線時間: 145(小時)
    注冊時間: 2009-07-30
    最后登錄: 2024-11-08
    查看suucom的 主題 / 回貼
    7樓  發表于: 2011-08-26 11:06
    老大,系統寄存器設置成脈沖就OK啦
