樓主  發表于: 2011-10-07 18:58
STL S22
STL S32
STL S42
LD   X002
SET S50

寫成梯形圖應該是什么樣?,請高手解答
wanglong
級別: 略有小成
精華主題: 0
發帖數量: 307 個
工控威望: 414 點
下載積分: 1532 分
在線時間: 407(小時)
注冊時間: 2008-04-20
最后登錄: 2023-10-24
查看wanglong的 主題 / 回貼
1樓  發表于: 2011-10-07 20:18
我不是高手  是個錯誤的程序 RET
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 123(小時)
注冊時間: 2010-10-28
最后登錄: 2024-12-20
查看ysheng9099的 主題 / 回貼
2樓  發表于: 2011-10-07 21:15
并行分支的合并
本帖最近評分記錄:
  • 下載積分:+3(niyouyijian) 熱心助人
    niyouyijian
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看niyouyijian的 主題 / 回貼
    3樓  發表于: 2011-10-07 22:53
    謝謝2樓,這個是在學習順控狀態時的一段程序!
    謝謝您的解答!
    niyouyijian
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看niyouyijian的 主題 / 回貼
    4樓  發表于: 2011-10-07 22:55
    我的理解和3樓比較接近!只是按2樓的梯形圖能實現這個控制意圖嗎???
    yuliang928
    先做人后做事
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 205 個
    工控威望: 1325 點
    下載積分: 2935 分
    在線時間: 65(小時)
    注冊時間: 2010-09-25
    最后登錄: 2024-09-27
    查看yuliang928的 主題 / 回貼
    5樓  發表于: 2011-10-07 23:56
    這只是其中的一小段指令吧, 二樓正解
    本帖最近評分記錄:
  • 下載積分:+3(niyouyijian) 熱心助人
    wqh清風
    級別: 略有小成
    精華主題: 0
    發帖數量: 227 個
    工控威望: 370 點
    下載積分: 3231 分
    在線時間: 104(小時)
    注冊時間: 2011-06-19
    最后登錄: 2020-08-18
    查看wqh清風的 主題 / 回貼
    6樓  發表于: 2011-10-08 11:34
    學習學習了
    niyouyijian
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看niyouyijian的 主題 / 回貼
    7樓  發表于: 2011-10-09 17:28
    圖片:
    引用
    引用第3樓zhzh791126于2011-10-07 22:52發表的  :
    并行分支的合并 類似ld m0 or  m1 or m2  and m5 set m6 只不過它是步進指令和狀態繼電器

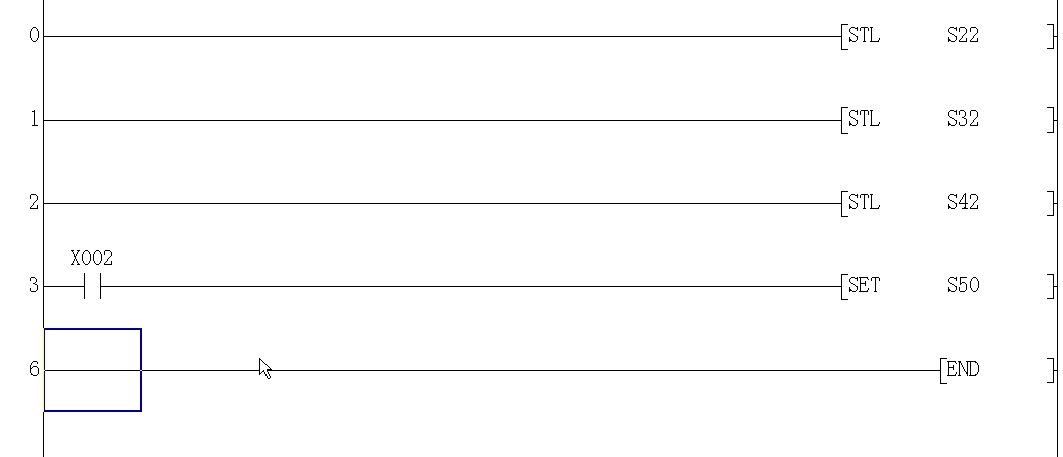

    我的理解是圖上這樣,
