樓主  發表于: 2011-05-23 21:16
圖片：
各位高手你們好 請指教！！



最左邊哪個接觸器  是KM4  它吸合時電機慢速！KM5 6不吸合！！

KM5  。吸合后KM6緊跟吸合  此時KM4不吸合  這時候電機快速？？？

電機和普通電機一樣6個接線柱，但沒短路片？

請教了 ！！

謝謝各位
461490800
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看461490800的 主題 / 回貼
1樓  發表于: 2011-05-23 21:18
應該是星三角減壓啟動
我心飛翔
開心生活每一天！
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 449 點
下載積分: 28411 分
在線時間: 803(小時)
注冊時間: 2008-05-18
最后登錄: 2024-09-11
查看我心飛翔的 主題 / 回貼
2樓  發表于: 2011-05-23 21:26

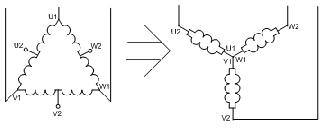

電機是雙速電機，低速是三角型接法，高速時是雙星型接法。
本帖最近評分記錄：
  • 下載積分:+1(dl2006) 熱心助人
    李磊88
    我學習，我快樂
    級別: 略有小成
    精華主題: 0
    發帖數量: 314 個
    工控威望: 480 點
    下載積分: 3846 分
    在線時間: 360(小時)
    注冊時間: 2008-12-11
    最后登錄: 2024-07-24
    查看李磊88的 主題 / 回貼
    3樓  發表于: 2011-05-23 21:28
    雙速電機接法
    sjm213
    有小知識，無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5173 個
    工控威望: 7396 點
    下載積分: 157929 分
    在線時間: 3135(小時)
    注冊時間: 2007-11-21
    最后登錄: 2024-09-20
    查看sjm213的 主題 / 回貼
    4樓  發表于: 2011-05-23 22:06

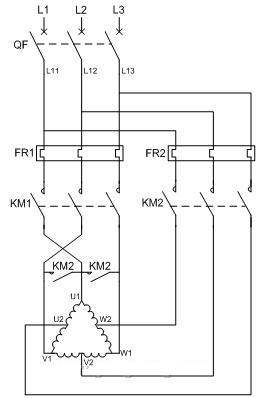

    有圖有真相：


    本帖最近評分記錄：
  • 下載積分:+1(bogegongkong) 熱心助人
  • 下載積分:+5(guansky168)
  • 下載積分:+2(scw威偉) 熱心助人
  • 下載積分:+1(月澤) 星角互換，饒阻有玄機啊
  • 下載積分:+3(獨步黃昏) 風范就是不一樣
  • 下載積分:+2(bodau) 熱心助人
  • 下載積分:+3(dl2006) 熱心助人
    ldq_yang
    JAY LIU
    級別: 家園常客
    精華主題: 0
    發帖數量: 367 個
    工控威望: 537 點
    下載積分: 1267 分
    在線時間: 158(小時)
    注冊時間: 2010-10-08
    最后登錄: 2019-10-14
    查看ldq_yang的 主題 / 回貼
    5樓  發表于: 2011-05-23 22:11
    4樓的你太對了，哈哈 板板九是不一樣啊
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68796 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-20
    查看西歐工控的 主題 / 回貼
    6樓  發表于: 2011-05-23 22:14
    學習了，又多了解了一點
    andyou82
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看andyou82的 主題 / 回貼
    7樓  發表于: 2011-05-23 22:38
    太幸福了 ��！

    版版 回復了 �。�  高水平

    非常感謝�。�    這個接法 叫什么?
    jiangwei
    級別: 略有小成
    精華主題: 0
    發帖數量: 376 個
    工控威望: 451 點
    下載積分: 2940 分
    在線時間: 272(小時)
    注冊時間: 2007-09-24
    最后登錄: 2024-09-20
    查看jiangwei的 主題 / 回貼
    8樓  發表于: 2011-05-23 22:41
    雙速電機,雙星形和延邊三角接法
    今天的努換來明天的收獲
    簡單就好
    級別: 探索解密
    精華主題: 0
    發帖數量: 78 個
    工控威望: 182 點
    下載積分: 862 分
    在線時間: 58(小時)
    注冊時間: 2011-05-23
    最后登錄: 2024-02-18
    查看簡單就好的 主題 / 回貼
    9樓  發表于: 2011-05-23 22:41
    星三角啟動啊，都快忘記了
    杜紅嶺
    向大家學習
    級別: 略有小成
    精華主題: 0
    發帖數量: 103 個
    工控威望: 210 點
    下載積分: 870 分
    在線時間: 13(小時)
    注冊時間: 2010-12-31
    最后登錄: 2020-06-02
    查看杜紅嶺的 主題 / 回貼
    10樓  發表于: 2011-05-23 22:51
    都是高手
    waitfor
    級別: 家園常客
    精華主題: 0
    發帖數量: 604 個
    工控威望: 831 點
    下載積分: 5871 分
    在線時間: 404(小時)
    注冊時間: 2010-07-04
    最后登錄: 2024-08-27
    查看waitfor的 主題 / 回貼
    11樓  發表于: 2011-05-23 23:13
    木工機械上用這種馬達很多
