樓主  發表于: 2011-09-20 11:12

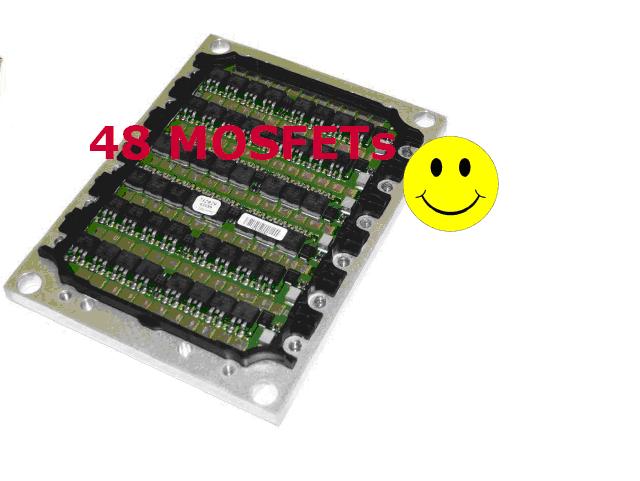

見過mos管并聯的，沒見過并聯這么多的。順便弱弱的問下壇子中的大牛，這種大規模的mos管并聯，均流問題是怎么解決的，有沒有比較好的均流方法？另外不同系列的mos管能一起并聯嗎？比如圖上用到的是英飛凌的optimos 3系列，如果中間穿插一些optimos 5系列（據我了解optimos 5系列最低導通電阻能達到<1mΩ），并聯時候的導通電阻是不是能更低呢？
sxx123
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sxx123的 主題 / 回貼
1樓  發表于: 2011-09-20 13:53
大規模的mos管并聯
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70297 分
在線時間: 1602(小時)
注冊時間: 2008-04-20
最后登錄: 2024-09-21
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2011-09-20 14:18
有沒有比較好的均流方法？
目前比較簡單的方法是在源；漏極簡串聯電阻器。
另外不同系列的mos管能一起并聯嗎？
原則上是不可以的。
比如圖上用到的是英飛凌的optimos 3系列，如果中間穿插一些optimos 5系列（據我了解optimos 5系列最低導通電阻能達到<1mΩ），并聯時候的導通電阻是不是能更低呢？
可以引用并聯總電阻=分電阻的到數和計算。
人生如此扯淡
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 234 點
下載積分: 1023 分
在線時間: 9(小時)
注冊時間: 2010-10-16
最后登錄: 2017-03-19
查看人生如此扯淡的 主題 / 回貼
3樓  發表于: 2011-09-21 07:56
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 829(小時)
注冊時間: 2009-12-21
最后登錄: 2024-09-21
查看jxh668的 主題 / 回貼
4樓  發表于: 2011-09-21 08:03
小廠做的模塊
來看看 ，有用的就下了。深圳的可找我呵
crgtom
人生三寶：家庭，事業，健康。
級別: 網絡英雄

精華主題: 0
發帖數量: 1372 個
工控威望: 9651 點
下載積分: 94652 分
在線時間: 924(小時)
注冊時間: 2009-09-21
最后登錄: 2024-09-22
查看crgtom的 主題 / 回貼
5樓  發表于: 2011-09-21 08:08
第一次看到，見識了！
技術是有時效性的，一旦錯過了時效性，昔日人人求之不得的技術，最終會變成沒有多少作用的垃圾！
henshuiwqs
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 331 點
下載積分: 14711 分
在線時間: 114(小時)
注冊時間: 2010-03-27
最后登錄: 2024-06-12
查看henshuiwqs的 主題 / 回貼
6樓  發表于: 2011-09-21 08:57
我也是第一次見到這么多管子并聯使用的，開眼啊
mr。j
級別: 探索解密
精華主題: 0
發帖數量: 13 個
工控威望: 132 點
下載積分: 633 分
在線時間: 0(小時)
注冊時間: 2011-06-27
最后登錄: 2013-06-26
查看mr。j的 主題 / 回貼
7樓  發表于: 2011-09-21 11:33
樓主說的Rds(on)<1mΩ，應該是英飛凌的canpak封轉系列吧，D2PAK封裝的英飛凌MOS管最小Rds（on）在1~2 mΩ。
kf123
沒有最好，只有更好。
級別: 論壇先鋒
精華主題: 0
發帖數量: 622 個
工控威望: 1559 點
下載積分: 3564 分
在線時間: 184(小時)
注冊時間: 2011-06-07
最后登錄: 2024-07-16
查看kf123的 主題 / 回貼
8樓  發表于: 2011-09-21 11:39
真不敢相信 會有這樣的事情
春有百花秋有月，夏有涼風冬有雪。若無閑事掛心頭，便是人間好時節
果丁
級別: 論壇先鋒
精華主題: 0
發帖數量: 163 個
工控威望: 1220 點
下載積分: 1385 分
在線時間: 88(小時)
注冊時間: 2011-09-14
最后登錄: 2024-03-30
查看果丁的 主題 / 回貼
9樓  發表于: 2011-09-21 13:15
不知道這個模塊用在什么地方
cvc
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 144 點
下載積分: 841 分
在線時間: 1(小時)
注冊時間: 2011-07-13
最后登錄: 2014-02-28
查看cvc的 主題 / 回貼
10樓  發表于: 2011-09-22 11:08
樓上的說法不準確！無論是英飛凌的MOSFET還是其他品牌，不同電壓等級，最大導通電阻都是不相同的。英飛凌的D2PAK MOSFE：100V，2.7毫歐姆；150V，7.2毫歐姆。
llb
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 386 點
下載積分: 14010 分
在線時間: 623(小時)
注冊時間: 2008-01-19
最后登錄: 2024-09-19
查看llb的 主題 / 回貼
11樓  發表于: 2011-09-22 11:33
是電動汽車控制器里用的吧
  • «
