樓主  發表于: 2011-12-12 19:31

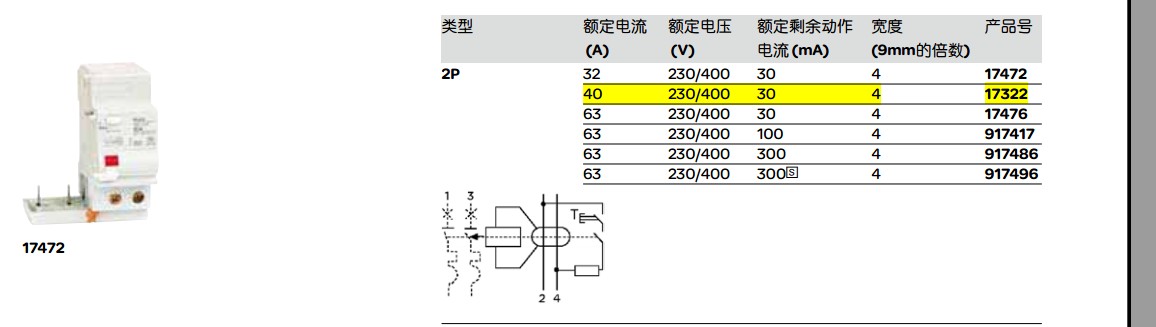

圖片：
圖片：
200W的伺服電機,額定電流為1.5A,假設有5 臺,.針對這個斷路器,交流接觸器如何選擇呢?之前比較粗略,想像這個與一般異步交流電機不同,請各位老師指教.
huosang
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 345 點
下載積分: 8462 分
在線時間: 113(小時)
注冊時間: 2011-05-03
最后登錄: 2024-11-14
查看huosang的 主題 / 回貼
1樓  發表于: 2011-12-12 19:38
按總電流的1.5倍選開關
xqx666
深圳中級電工
級別: 家園�？�
精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2023-07-13
查看xqx666的 主題 / 回貼
2樓  發表于: 2011-12-12 20:06
每臺伺服分別用C65N-D  6A/2P的吧，你這個200W的電機說明書上對斷路器也有要求的，如果你打算選一個總開關控制這5臺伺服，也就是1KW，直接用C65N-D 25A/2P足夠了。伺服建議用D型�？偨佑|器簡單，你這個不頻繁啟動就用LC1D25M7C吧。
樓主留言：
是交流的為什么要直流的?200W對斷路器能傳個圖不?我打算用一個,如果每個都用成本較高哦
本帖最近評分記錄：
  • 下載積分:+5(gali1120107)
    • 電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
    xqx666
    深圳中級電工
    級別: 家園常客
    精華主題: 0
    發帖數量: 553 個
    工控威望: 664 點
    下載積分: 1988 分
    在線時間: 280(小時)
    注冊時間: 2009-04-29
    最后登錄: 2023-07-13
    查看xqx666的 主題 / 回貼
    3樓  發表于: 2011-12-12 20:22
    施耐德的斷路器你還沒仔細看它的保護曲線嗎？不知道保護曲線你如何選最佳的開關？D型怎么是直流？你打算用一個那就用C65N-D 25A/2P足夠，一個才幾十塊錢。要不用CHIN的吧，支持下國產。
    本帖最近評分記錄：
  • 下載積分:+5(銘杰工控) 熱心助人
    • 電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
    gali1120107
    漫漫長路，吾將上下而求索。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 501 個
    工控威望: 974 點
    下載積分: 1182 分
    在線時間: 165(小時)
    注冊時間: 2010-06-19
    最后登錄: 2024-09-12
    查看gali1120107的 主題 / 回貼
    4樓  發表于: 2011-12-12 20:31
    圖片：
       感覺B型比較適合.
    gali1120107
    漫漫長路，吾將上下而求索。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 501 個
    工控威望: 974 點
    下載積分: 1182 分
    在線時間: 165(小時)
    注冊時間: 2010-06-19
    最后登錄: 2024-09-12
    查看gali1120107的 主題 / 回貼
    5樓  發表于: 2011-12-13 12:54
    不知道這個問題是很難還是過于簡單以至于沒人回答.接觸器又是如何選擇呢?我承認我比較懶,可又有多少人不查資料,分析出來具體如何來選呢?
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1977 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1079(小時)
    注冊時間: 2009-01-13
    最后登錄: 2024-11-12
    查看銘杰工控的 主題 / 回貼
    6樓  發表于: 2011-12-13 13:02
    建議用D型的。
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    lichenhui333
    只有搞不定的人，沒有搞不定的事。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 566 個
    工控威望: 4091 點
    下載積分: 7994 分
    在線時間: 506(小時)
    注冊時間: 2010-12-21
    最后登錄: 2020-12-14
    查看lichenhui333的 主題 / 回貼
    7樓  發表于: 2011-12-13 16:36
    D09接觸器  C10的安全開關
