樓主  發表于: 2011-12-23 20:49
一、伺服驅動器額定電流為１.５A(chǔ)，如果它的上一級為交流接觸器，該選擇多大容量的，可以列舉型號。或者再上一級斷路器呢？線纜粗細與材料該如何選擇？伺服有過載能力,是按4.5A來選擇嗎?
二、例如５６步進電機，配步進驅動器額定輸出電流為４.５A(chǔ)時，該如何配合適的環形變壓器呢？是不是按電流乘電壓得出功率呢,看到基本都一樣呢  求指教，配選要合理　。
[ 此帖被gali1120107在2012-01-06 19:11重新編輯 ]
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
1樓  發表于: 2011-12-23 20:50
圖片：

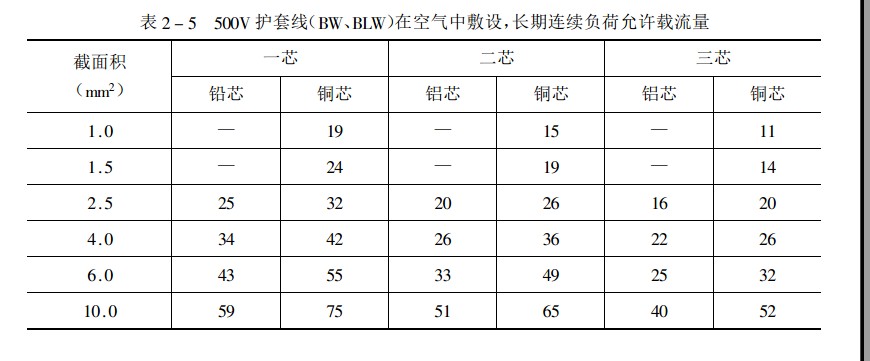

這個是５００V時，配的線材粗細。
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1796 個
工控威望: 1935 點
下載積分: 113541 分
在線時間: 1930(小時)
注冊時間: 2009-12-08
最后登錄: 2024-11-08
查看ljb6688的 主題 / 回貼
2樓  發表于: 2011-12-23 20:52
5A左右開關電源
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
zhangyilin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhangyilin的 主題 / 回貼
3樓  發表于: 2011-12-24 10:16
4.5A的驅動器我用100w變壓器，你那是否交流電？
sunrisk
級別: 略有小成
精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 430(小時)
注冊時間: 2009-04-24
最后登錄: 2024-05-02
查看sunrisk的 主題 / 回貼
4樓  發表于: 2011-12-25 09:10
（1）9A 的交流接觸器 20A的斷路器 1平方的4芯電纜  （2）145W/6A的開關電源
農夫
級別: 工控俠客
精華主題: 0
發帖數量: 340 個
工控威望: 4630 點
下載積分: 14608 分
在線時間: 190(小時)
注冊時間: 2011-06-07
最后登錄: 2023-12-16
查看農夫的 主題 / 回貼
5樓  發表于: 2011-12-25 19:21
必須的
guoshihua
級別: 略有小成
精華主題: 0
發帖數量: 233 個
工控威望: 381 點
下載積分: 1524 分
在線時間: 56(小時)
注冊時間: 2011-10-19
最后登錄: 2012-07-28
查看guoshihua的 主題 / 回貼
6樓  發表于: 2011-12-25 19:27
   xuxexil
guohaiyu
混沌騎士
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 246 點
下載積分: 1309 分
在線時間: 43(小時)
注冊時間: 2009-08-24
最后登錄: 2018-06-27
查看guohaiyu的 主題 / 回貼
7樓  發表于: 2011-12-27 09:46
無聊
