樓主  發表于: 2013-03-17 10:08
很少接觸omron 的plc,何況這是個大家伙，一個朋友拿過來的。型號CQM1H--CPU21,接上交流220v  電源后，就電源模塊指示燈亮，電源模塊型號PA203,CPU單元上的5個指示燈都不亮，給輸入單元接入24vDC 電源，輸入指示燈也不亮，望各位前輩們指點，小弟不勝感激，在線等，急啊，小弟先行謝謝了！
ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
1樓  發表于: 2013-03-17 13:43
有人用過cqm1h系列嗎？是什么原因�。渴翘�開關沒設置好嗎？還是電池沒電？電池沒電有沒有影響呢？還是cpu模塊壞了？搞不明白？
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1055 個
工控威望: 4898 點
下載積分: 7347 分
在線時間: 2558(小時)
注冊時間: 2010-06-24
最后登錄: 2024-09-22
查看znz43的 主題 / 回貼
2樓  發表于: 2013-03-17 14:30
右側端蓋裝了嗎？上照片吧
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
3樓  發表于: 2013-03-17 14:34

ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
4樓  發表于: 2013-03-17 14:36

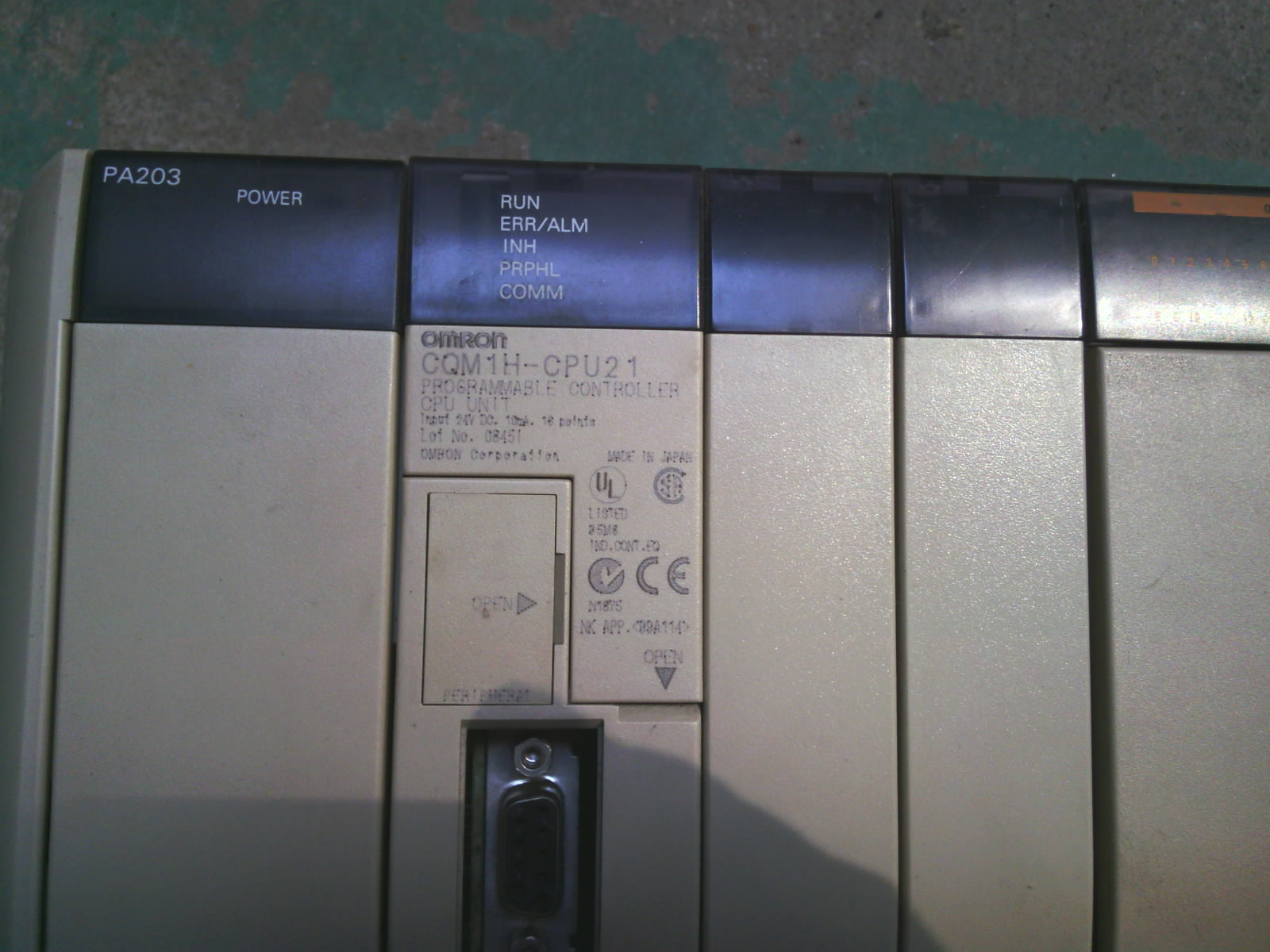

圖片：
有裝啊，通電后就最左邊的電源模塊指示燈亮。
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1055 個
工控威望: 4898 點
下載積分: 7347 分
在線時間: 2558(小時)
注冊時間: 2010-06-24
最后登錄: 2024-09-22
查看znz43的 主題 / 回貼
5樓  發表于: 2013-03-17 14:48
1. 可能CPU在編程狀態，此時無燈亮。
   轉成RUN狀態時如無錯誤則RUN燈亮
   如程序錯誤則ERR燈亮
2.可能CPU已損壞
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
aaa2911
級別: 略有小成
精華主題: 0
發帖數量: 260 個
工控威望: 499 點
下載積分: 922 分
在線時間: 523(小時)
注冊時間: 2010-07-15
最后登錄: 2024-08-27
查看aaa2911的 主題 / 回貼
6樓  發表于: 2013-03-17 15:44
首先量一下電源模塊有沒5V和24V輸出，若有再拆開CPU模塊進行檢查
liu19916
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-06-29
查看liu19916的 主題 / 回貼
7樓  發表于: 2013-03-17 17:20
檢測電源正常后,用電腦跟CPU聯線看看能否通訊,能通訊就好辦了,查看CPU的狀態及錯誤訊息,根據情況處理即可.
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
8樓  發表于: 2013-03-17 18:51
接上電腦通訊一下,如果通信正常的話COMM燈應該閃爍.
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
9樓  發表于: 2013-03-18 08:49
回復6樓的前輩，電源模塊量過了，有5v DC輸出，沒有24v輸出，24v是不是要外接電源？我在輸入單元接入24v直流電源，還是沒有反應，聯接相應的輸入回路，輸入指示燈也不亮。
ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
10樓  發表于: 2013-03-18 08:51
回復2樓的，右側端蓋裝還是不裝啊，有什么影響嗎？
ganlix
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 139 點
下載積分: 1654 分
在線時間: 14(小時)
注冊時間: 2013-01-29
最后登錄: 2023-07-20
查看ganlix的 主題 / 回貼
11樓  發表于: 2013-03-18 08:54
回復7，8樓的，和電腦通信聯系不上，是不是跳線沒設置啊，要怎么設置？
  • «
