老大很悲傷
冰凍三尺非一日之寒
級別: 家園�？�
精華主題: 0
發帖數量: 286 個
工控威望: 524 點
下載積分: 4021 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2024-10-31
查看老大很悲傷的 主題 / 回貼
樓主  發表于: 2012-04-19 20:04

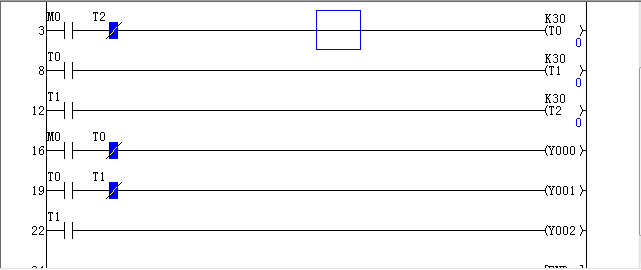

          此圖中t0  t1   t2     時間繼電器都是做常開還是常閉     比如t0 k30               t1 k30          t2 k30               30秒計時到    常閉會斷開     但是t2 的常閉斷開后   m0   t2   (t0 k30)此段程序   我理解為（因?yàn)閠2 已經斷開   所以t0不會計時，但是仿真卻不是這樣的
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 680 個
工控威望: 10443 點
下載積分: 2537 分
在線時間: 363(小時)
注冊時間: 2008-11-27
最后登錄: 2024-11-05
查看5921338的 主題 / 回貼
1樓  發表于: 2012-04-19 20:19
是3秒不是30秒
自學
huhu
退出江湖多年、現在又現身江湖，望各位高人指點…
級別: 略有小成
精華主題: 0
發帖數量: 316 個
工控威望: 489 點
下載積分: 1057 分
在線時間: 179(小時)
注冊時間: 2007-06-05
最后登錄: 2015-12-13
查看huhu的 主題 / 回貼
2樓  發表于: 2012-04-19 20:29
斷開后3秒會閉合
樓主留言：
常閉點在計時3秒到后馬上斷開，然后又繼續保持常閉狀態，這樣理解對嗎？
老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 286 個
工控威望: 524 點
下載積分: 4021 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2024-10-31
查看老大很悲傷的 主題 / 回貼
3樓  發表于: 2012-04-19 20:44
長閉點會在3秒計時到后馬上斷開然后又閉合            這樣理解對嗎？
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1991 個
工控威望: 7813 點
下載積分: 63136 分
在線時間: 734(小時)
注冊時間: 2008-01-07
最后登錄: 2024-11-10
查看和諧共贏的 主題 / 回貼
4樓  發表于: 2012-04-19 21:06
理解萬歲
樓主留言：
到底我的理解對不對   萬歲萬歲萬萬歲
daviddavid
級別: 論壇先鋒
精華主題: 0
發帖數量: 259 個
工控威望: 1537 點
下載積分: 1919 分
在線時間: 85(小時)
注冊時間: 2010-04-16
最后登錄: 2018-12-28
查看daviddavid的 主題 / 回貼
5樓  發表于: 2012-04-19 21:30
工作原理如下：M0閉合后，Y0輸出信號3S后斷開，同時Y1輸出信號；Y1輸出信號3S后停止輸出，同時Y2輸出信號，直到T2延時3S后Y2停止輸出，如M0沒有復位，那在下一個掃描周期循環動作，如在工作期間，M0復位，所有動作均會停止。
樓主留言：
這是我自己在仿真寫的程序，只是不知道這個時間繼電器常閉，比如T2  是不是當它三秒計時完以后常閉點會斷開然后又馬上恢復常閉，是否這樣？請大哥賜教
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2350 個
工控威望: 2780 點
下載積分: 4410 分
在線時間: 1165(小時)
注冊時間: 2008-10-24
最后登錄: 2024-11-10
查看libin520的 主題 / 回貼
6樓  發表于: 2012-04-19 22:13
不知道這位大俠用來控制什么.
如果M0是開始就接通.那么T2 三秒計時到達.
M0后的T2常閉觸點,會閃一下.如果M0還是接通.  T0就又開始計時了.一般時間到達后,前面的條件一直通.就不會復位.
如果前面的元件由1變?yōu)?.再變?yōu)?.  計時器有開始計時了.一般用的是非保持型.
樓主留言：
謝謝
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
wanghuhong
級別: 網絡英雄

精華主題: 2 篇
發帖數量: 1546 個
工控威望: 10486 點
下載積分: 10039 分
在線時間: 900(小時)
注冊時間: 2006-12-31
最后登錄: 2024-11-10
查看wanghuhong的 主題 / 回貼
7樓  發表于: 2012-04-19 22:27
長閉點會在3秒計時到后馬上斷開然后又閉合 ，是是是
樓主留言：
謝謝
daviddavid
級別: 論壇先鋒
精華主題: 0
發帖數量: 259 個
工控威望: 1537 點
下載積分: 1919 分
在線時間: 85(小時)
注冊時間: 2010-04-16
最后登錄: 2018-12-28
查看daviddavid的 主題 / 回貼
8樓  發表于: 2012-04-19 23:26
PLC程序的運行掃描方法是從左至右，從上到下的，如果T2延時3S時間后，就會先斷開T0，再T1，再?gòu)?fù)位，M0如果一直置位的話，在下一個掃描周期又會從T0開始動作。
