樓主  發表于: 2012-07-05 15:28
圖片：
圖中 mov  k1  d32     1  這句話中的啟動編號k1怎么理解  假如我不止這一個啟動編號又該怎么設置
2  假如有一臺伺服和QD75，要求啟動后要定位三次，那就要設三個啟動塊，先不考慮是連續定位還是結束，我的疑問是如何啟動這些塊，來達到三次定位，想了很多天還沒有弄明白  請教大家  不勝感激。
[ 此帖被liuzhentong在2012-07-06 19:50重新編輯 ]
lovefeyer
級別: 家園�？�
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
1樓  發表于: 2012-07-05 17:33

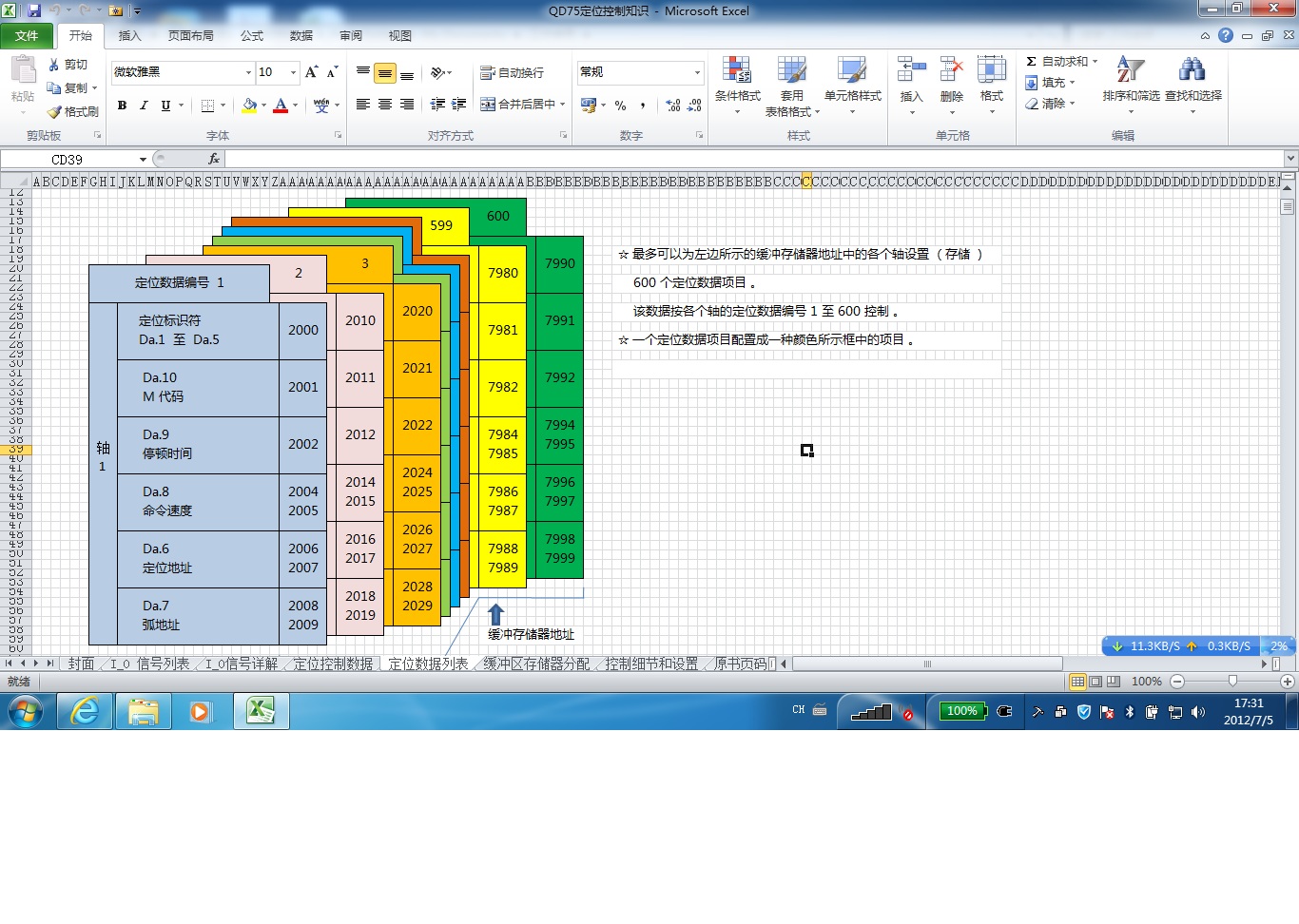

看一下我做的記錄，不過，最好是看手冊，有中文的，一看就明白
王大餅
承接上海周邊地區非標電氣設計。QQ864539117
級別: 工控俠客
精華主題: 0
發帖數量: 360 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的 主題 / 回貼
2樓  發表于: 2012-07-05 17:37
啟動數據的編號
承接上海周邊地區非標電氣設計。QQ864539117
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 695 個
工控威望: 1907 點
下載積分: 10686 分
在線時間: 904(小時)
注冊時間: 2007-12-01
最后登錄: 2024-12-26
查看hgmgwe的 主題 / 回貼
3樓  發表于: 2012-07-05 18:09
k1是啟動位置數據1.但前提條件是你要先把1#定位數據的移動量，速度，加減速時間寫入。

要啟動多位置  把K1改為2---600都可以
oyiwiw
級別: 略有小成
精華主題: 0
發帖數量: 113 個
工控威望: 267 點
下載積分: 555 分
在線時間: 81(小時)
注冊時間: 2007-10-21
最后登錄: 2024-06-03
查看oyiwiw的 主題 / 回貼
4樓  發表于: 2012-07-08 00:34
一般實現同一功能，在QD75定位模塊設定軟件里可以只設一個編號，比如，設定第一個編號為NO1  END  ABSLIN 1，一軸走絕對坐標，程式用SFC寫，在第一個塊里
LD  SM400                      MOVP  K1 U0\G1500
                                         DMOV  K10000    U0\G2004           目標速度
                                         DMOV  K50000    U0\G2006           目標位置
                                         OUT     Y10

一執行程式，馬達 就去第一位置    50000脈沖，去第二位置，用同一個編號，將目標速度和位置改一下，一啟動就OK了，第三個位置和上一方法一樣。
本帖最近評分記錄：
  • 下載積分:+3(liuzhentong) 熱心助人，祝好人常樂
