樓主  發表于: 2012-05-27 15:56

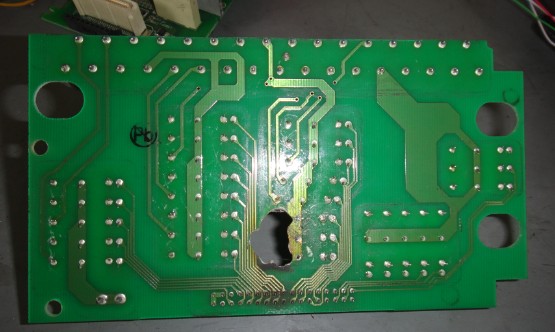

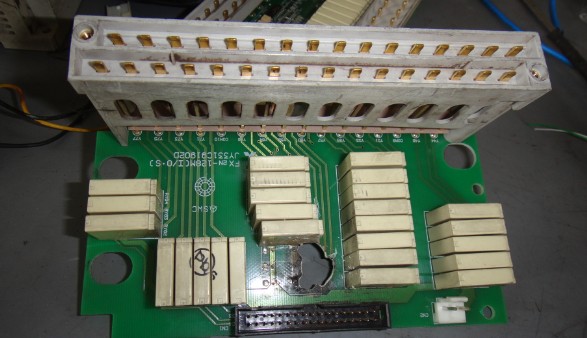

三菱FX2N-128MR-001，輸出板燒了一個大窟窿，Y60\y61\y62\y63繼電器燒毀 。把燒過的地方用刀清理好，連線處理，程序加LD Y60 outY64；ld Y61 out y65;ld y62 out y66; ld y63 out y67。檢修完畢，叫人安裝并告知：只要把輸出點y60\y61\y62\y63改到相應點y64\y65\y66\y67就行了。安裝人說還是不行，機器不能動作。我查了半天原來他順便把輸入點X60\x61\x62\x63也改到了x64\x65\x66\x67。我暈。
[ 此帖被jhwuliangjin在2012-05-27 16:14重新編輯 ]
wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24426 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2024-06-09
查看wsir123的 主題 / 回貼
1樓  發表于: 2012-05-27 17:01
需要加轉接的點必須加，否則很容易出問題。
保持每天一點小進步足矣。。。
k78047489
級別: 家園�？�
精華主題: 0
發帖數量: 564 個
工控威望: 582 點
下載積分: 17268 分
在線時間: 174(小時)
注冊時間: 2008-09-02
最后登錄: 2024-09-14
查看k78047489的 主題 / 回貼
2樓  發表于: 2012-05-27 17:20
怎么那么脆弱，搞出一個洞了
zjl140519903
級別: 工控俠客
精華主題: 0
發帖數量: 463 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2024-09-03
查看zjl140519903的 主題 / 回貼
3樓  發表于: 2012-05-27 18:29
樓主有心了。
zyjydj
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 119 點
下載積分: 1959 分
在線時間: 13(小時)
注冊時間: 2012-05-20
最后登錄: 2014-04-30
查看zyjydj的 主題 / 回貼
4樓  發表于: 2012-05-27 19:35
學習了
海闊天空
jhwuliangjin
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 258(小時)
注冊時間: 2009-11-09
最后登錄: 2024-07-02
查看jhwuliangjin的 主題 / 回貼
5樓  發表于: 2012-05-27 21:38

引用
引用第3樓zjl140519903于2012-05-27 18:29發表的  :
樓主有心了。

呵呵，有想象力！我這里還有是臺達驅動器的驅動板，你老給評評。




wsir123
日子在忙碌中才會顯得充實，我喜歡這樣的生活。
級別: 論壇版主

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24426 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2024-06-09
查看wsir123的 主題 / 回貼
6樓  發表于: 2012-05-30 19:21
臺達變頻器直流高壓部分、和電源輸入部分在積塵較大時都很容易發生短路炸毀。
保持每天一點小進步足矣。。。
jhwuliangjin
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 258(小時)
注冊時間: 2009-11-09
最后登錄: 2024-07-02
查看jhwuliangjin的 主題 / 回貼
7樓  發表于: 2012-05-30 22:21
引用
引用第6樓wsir123于2012-05-30 19:21發表的  :
臺達變頻器直流高壓部分、和電源輸入部分在積塵較大時都很容易發生短路炸毀。

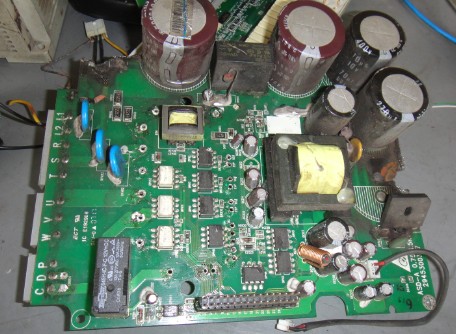

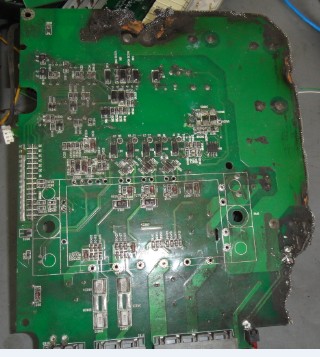

真是見多識廣！以上確實是因環境惡劣灰塵太多而燒壞的，我已修了很多臺PLC和伺服驅動器。上圖的驅動板是臺達伺服驅動器的板，不是變頻器板。
