樓主  發表于: 2012-06-09 09:45
單相橋式整流(AC220V/DC220V)，同時拖動DC220V/300W電機共6只，請問電容應該怎么選？電機工作30秒左右會停止的
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1977 個
工控威望: 6488 點
下載積分: 966 分
在線時間: 1079(小時)
注冊時間: 2009-01-13
最后登錄: 2024-11-10
查看銘杰工控的 主題 / 回貼
1樓  發表于: 2012-06-09 13:24
電容·耐壓500 V,
電容容量：4700uF
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
rpgdiy
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 494 點
下載積分: 1741 分
在線時間: 140(小時)
注冊時間: 2011-10-12
最后登錄: 2024-05-23
查看rpgdiy的 主題 / 回貼
2樓  發表于: 2012-06-09 16:33
求怎么算出來的
qwe123zxclk
級別: 家園�？�
精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的 主題 / 回貼
3樓  發表于: 2012-06-09 16:44
1樓高手解釋下
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
4樓  發表于: 2012-06-09 19:47
300 * 6 = 1800 W
如果全波整流，電容大約需要： 1800 UF
活到老學到老：還有 8  分沒學到
qwe123zxclk
級別: 家園�？�
精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的 主題 / 回貼
5樓  發表于: 2012-06-09 20:46
xiexie
qwe123zxclk
級別: 家園�？�
精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的 主題 / 回貼
6樓  發表于: 2012-06-09 21:10
假如電容裝了400V/3300uf，電容沒存電的情況下，電容瞬間充電電流有多大？充電電流如何計算？
jiangzhuang
大家共同學習嘛！這樣菜鳥也可以變老鳥
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 391 點
下載積分: 1147 分
在線時間: 117(小時)
注冊時間: 2011-01-01
最后登錄: 2024-10-24
查看jiangzhuang的 主題 / 回貼
7樓  發表于: 2012-06-09 21:13
學習了
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
8樓  發表于: 2012-06-10 09:54
樓主要計算這個有什么用？這個我估計都不會算的。我?guī)湍惆俣攘艘幌拢?br />電容量的定義是，每升高1V需要的電荷量Q。
3300μF = 0.0033F，即高1V需要的電荷量0.0033庫侖的電荷。
電流的定義是，1秒鐘流進(過)的電荷量Q。
所以，電流量 I = C*V/S

但你要求 瞬間充電電流 ，上面的公式中，如果 S= 0秒，那是無意義的，比如 S=0.0......0001  秒，那么，充電電流 I  是很大很大。
所以，我認為，樓主這個問題是無意義的。
活到老學到老：還有 8  分沒學到
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3496 點
下載積分: 4402 分
在線時間: 1977(小時)
注冊時間: 2008-02-17
最后登錄: 2024-11-09
查看kyy80的 主題 / 回貼
9樓  發表于: 2012-06-10 10:13
引用

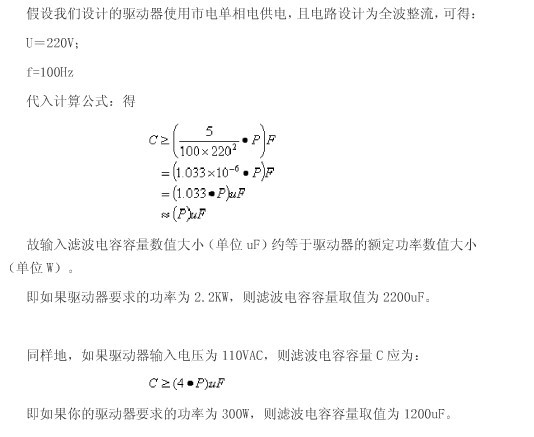

引用第4樓meipingboy于2012-06-09 19:47發表的  :
300 * 6 = 1800 W
如果全波整流，電容大約需要： 1800 UF

[attachment=85940]

這個公式好象不實用,,,我見好多變頻器的電容都不符合你這個公式的結果值...
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
10樓  發表于: 2012-06-10 10:30
應該對的。
樓主的是單相220V的，因此是這個數據。

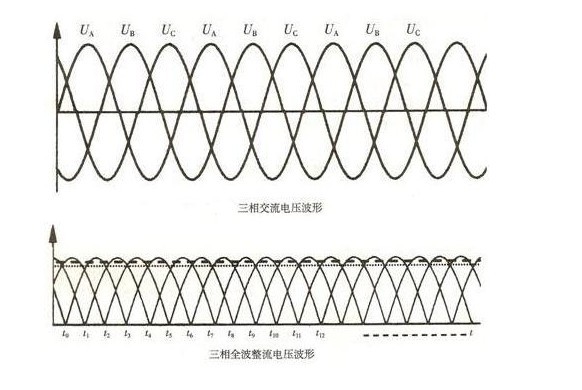

變頻器是三相的，整流后的電源波形如下圖：

下面的圖很清楚，三相全波整流后，只有很小的波形，所以說，變頻器電容沒這么大容量。
計算公式也通用，把電壓改成380V，還有頻率也不是100了，具體多少，我也沒研究過，這樣算下來，也就對了。
活到老學到老：還有 8  分沒學到
qwe123zxclk
級別: 家園�？�
精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的 主題 / 回貼
11樓  發表于: 2012-06-10 16:12
電容裝了400V/3300uf，電源一開，10A的微斷馬上就跳閘，試了好幾次都這樣，最后把微斷換成32A的才可以合閘 有沒有限流的方法？
[ 此帖被qwe123zxclk在2012-06-10 16:26重新編輯 ]
  • «
