樓主  發表于: 2012-06-30 10:14
有那位高人用過信捷的plc驅動樂清宇輝的步進電機的，請指教一下吧，我發出的脈沖驅動器不能接收，郁悶��！
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9659 個
工控威望: 8544 點
下載積分: 16701 分
在線時間: 5319(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-10
查看ymmfa的 主題 / 回貼
1樓  發表于: 2012-06-30 10:27
有些步進的脈沖信號是5V或10V的，而且可能要外接電源。
你可能沒外接電源，或者電壓不對。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70387 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-10-31
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2012-06-30 10:34
1）晶體管輸出型plc。
2）支持脈沖輸出指令等。
不知道你選擇的plc是否是晶體管輸出，是什么形式輸出的（pnp、npn）

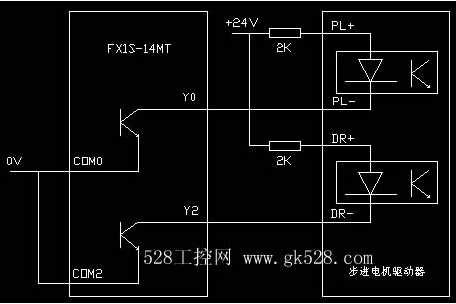

連接參考
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
3樓  發表于: 2012-06-30 10:36

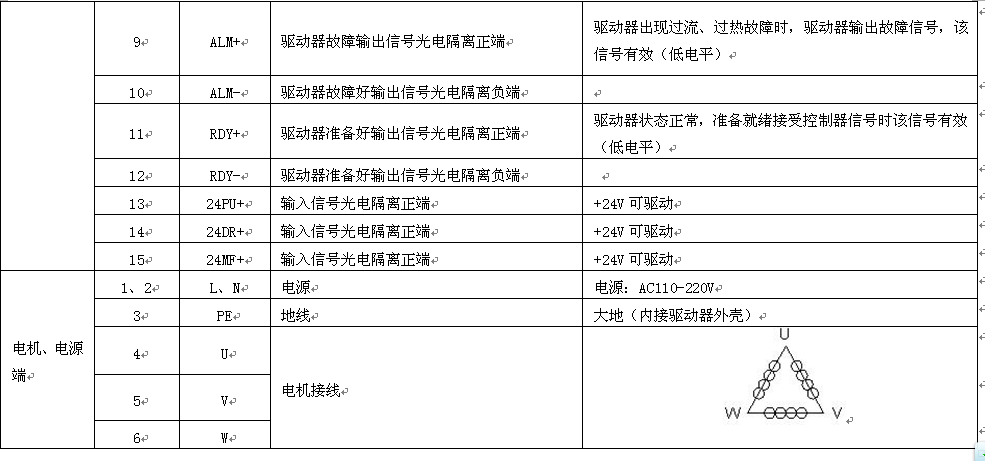

圖片：
上面有24v的端子，我確實沒有用外部電源，可是上面好像是沒有要接的地方吧！請看看接線圖
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
4樓  發表于: 2012-06-30 10:38
我用的是信捷的plc   xc-2-16-e的型號是晶體管的
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
5樓  發表于: 2012-06-30 10:43
一定要串聯電阻在電路里面嗎
yinyue123
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 245 點
下載積分: 791 分
在線時間: 88(小時)
注冊時間: 2009-02-10
最后登錄: 2013-10-25
查看yinyue123的 主題 / 回貼
6樓  發表于: 2012-06-30 11:30
已經搞定，謝謝各位
