樓主  發表于: 2012-08-21 16:59
圖片：

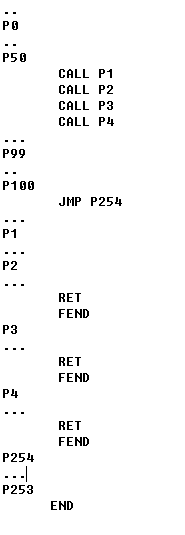

上面有一段我簡寫的三菱的程序脈絡， 把我搞得挺亂的  請大家?guī)蛶臀?nbsp; 幫我看看這個程序執行是怎么個執行法  調用的順序是什么。注解：P1 P2 P3 是互鎖的三個子程序  只執行其中一個 P4每次都執行  求解
眉間尺
知我者，我也
級別: 略有小成
精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的 主題 / 回貼
1樓  發表于: 2012-08-21 17:02
是不是有多個主程序  多個主程序之間是用什么分割的  是FEND嗎  還是RET可不可以公用啊
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3149(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
2樓  發表于: 2012-08-21 17:02
看不太明白！！最好在P里面寫點程序進去也許好理解些！！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3149(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2012-08-21 17:04
RET是子程序返回。FEND是子程序結束。
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
眉間尺
知我者，我也
級別: 略有小成
精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的 主題 / 回貼
4樓  發表于: 2012-08-21 17:05
程序太多我就沒寫，省略號就是程序挺多的 我想知道 主程序調子程序時候 FEND起什么作用呀
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3149(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
5樓  發表于: 2012-08-21 17:06
樓主是不是說反了，應該是P1是每次多執行，P2 P3 P4是帶互鎖的吧！��！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3149(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
6樓  發表于: 2012-08-21 17:08
其實此程序樓主完全可以參考一下使用手冊里面的事例！��！那里有非常詳細的說明在��！祝你好運！��！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
眉間尺
知我者，我也
級別: 略有小成
精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的 主題 / 回貼
7樓  發表于: 2012-08-21 17:16
引用
引用第5樓wenrong于2012-08-21 17:06發表的  :
樓主是不是說反了，應該是P1是每次多執行，P2 P3 P4是帶互鎖的吧�。�！

謝謝您 確實是P1 P2 P3互鎖 P4執行 您說的FEND是子程序結束 那么RET和FEND是成對出現的嗎
seamoon_8
級別: 論壇先鋒
精華主題: 0
發帖數量: 101 個
工控威望: 1119 點
下載積分: 9912 分
在線時間: 36(小時)
注冊時間: 2011-11-22
最后登錄: 2015-09-23
查看seamoon_8的 主題 / 回貼
8樓  發表于: 2012-08-21 17:38
執行FEND指令后，程序指針將會指到0（相當于END，F(xiàn)END指令在程序中可以多次出現，END指令只出現一次，即最后）；執行RET指令后，程序指針會回到調用子程序的下一條指令繼續執行。
