各位高手好
   現在我有一個松下FPOR-C32CT的PLC外加一個FPO--A04V   D/A模塊，買的時候沒有說明書，怎樣才能從H0通道里輸出0--10V的電壓呢？最好寫一段程序我做為樣式，在線等 謝謝！

我寫了一個不行，沒有輸出   R10--------------------------------《F0  MV   K3000   WY90 》，我在網上看的WY90是第一個通道的輸出，還請高手指點
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2024-12-16
查看znz43的 主題 / 回貼
1樓  發表于: 2012-08-25 13:47
對FP0-A04V擴展，如果安放在PLC右側第一個擴展位，CH0,CH2是WY2。 CH1,CH3是WY3
要輸出到CH0，則對Y2C 置 1，對 Y2D 置 0
要輸出到CH2，則對Y2C 置 0，對 Y2D 置 1
另外 A04V D/A模塊下部有24V電源插座，要接24V 電源。
如對CH0輸出，程序應寫成
R10－－－－－－－（F0  MV  K3000 WY2）－－－set  Y2C
                                                                           |
                                                                          －－－rst   Y2D
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2024-12-16
查看znz43的 主題 / 回貼
2樓  發表于: 2012-08-25 14:20

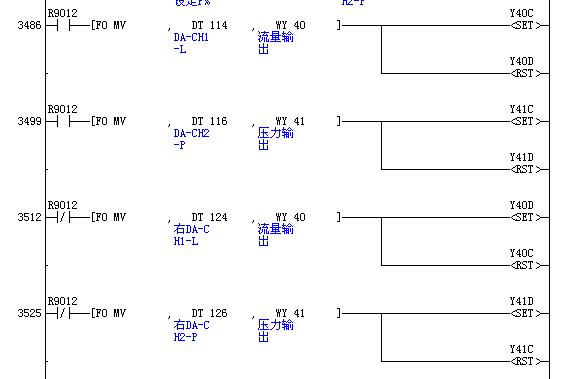

圖片：
此配置是FP-X  60R 后擴展 FP0-A04V，故輸出地址不一樣，程序格式可參考
本帖最近評分記錄：
  • 下載積分:+5(王春杰) 謝謝，已經搞定，我剛下 ..
