樓主  發表于: 2012-09-05 19:27





電柜
shanguqf
級別: 略有小成
精華主題: 0
發帖數量: 123 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的 主題 / 回貼
1樓  發表于: 2012-09-05 19:50
愚人之見：

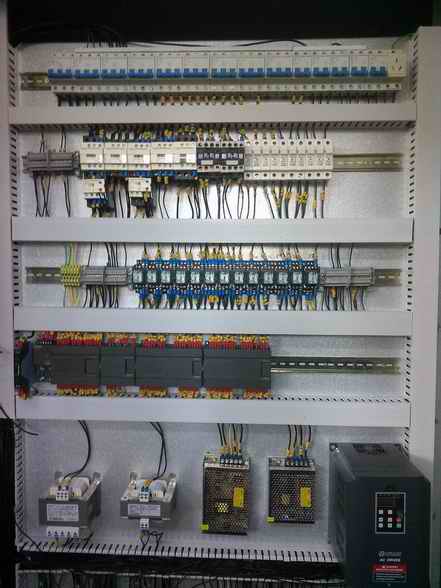

1、違反了“元器件布局”的基本要求：發熱元器件應布置在配電柜的上部。
圖中的變壓器、開關電源、變頻器，均是運行時會“發熱”的元器件；圖中的PLC又是怕熱的驕子……距離如此之近，再關閉柜門，豈不是“蒸鍋”一般？
2、接觸器那一排，器件與器件之間至少應該留有15mm的空間，況且，那一排的安裝導軌（右側不是還有很多的剩余空間嗎）……
3、外露導線布線手法和技巧還須多多練習，不美觀……
4、“接線端子”在這里“畫蛇添足”了。
5、柜內每一個元器件的上方對應之處缺少“標志牌”。
愚人瞎說，大可不必理會就是了~~~~
本帖最近評分記錄：
  • 下載積分:+1(西歐工控) 詳細又直接，多謝了
    求知人
    級別: 探索解密
    精華主題: 0
    發帖數量: 27 個
    工控威望: 186 點
    下載積分: 467 分
    在線時間: 10(小時)
    注冊時間: 2009-08-15
    最后登錄: 2016-04-05
    查看求知人的 主題 / 回貼
    2樓  發表于: 2012-09-05 19:56
    對于柜子的布置溫度是應該考慮，只要做好散熱，是沒什么問題的。你上面的柜子看圖片，布置有點太浪費了，而且不整齊不美觀。柜子的設計在滿足要求的情況下，要考慮接線，走線，美觀整齊，等
    yumieng
    小葉子
    級別: 工控俠客
    精華主題: 0
    發帖數量: 290 個
    工控威望: 3035 點
    下載積分: 4955 分
    在線時間: 143(小時)
    注冊時間: 2010-11-19
    最后登錄: 2022-03-03
    查看yumieng的 主題 / 回貼
    3樓  發表于: 2012-09-05 19:59
    同意樓上
    zengnengcai
    注塑機機械手銷售
    級別: 略有小成
    精華主題: 0
    發帖數量: 271 個
    工控威望: 356 點
    下載積分: 647 分
    在線時間: 157(小時)
    注冊時間: 2009-10-14
    最后登錄: 2024-08-18
    查看zengnengcai的 主題 / 回貼
    4樓  發表于: 2012-09-05 20:09
    電柜應該要有排氣與吹氣的電扇
    zhangdingye
    生命沒有投機，平凡也能創造奇跡！
    級別: 略有小成
    精華主題: 0
    發帖數量: 142 個
    工控威望: 296 點
    下載積分: 7283 分
    在線時間: 74(小時)
    注冊時間: 2011-09-14
    最后登錄: 2014-04-14
    查看zhangdingye的 主題 / 回貼
    5樓  發表于: 2012-09-05 21:14
    4樓兄弟 在做機械手呀
             幸會幸會
      什么牌子的呀

    天行機械手有聽說過嗎？
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68806 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-21
    查看西歐工控的 主題 / 回貼
    6樓  發表于: 2012-09-05 21:33
    [
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68806 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-21
    查看西歐工控的 主題 / 回貼
    7樓  發表于: 2012-09-05 21:36

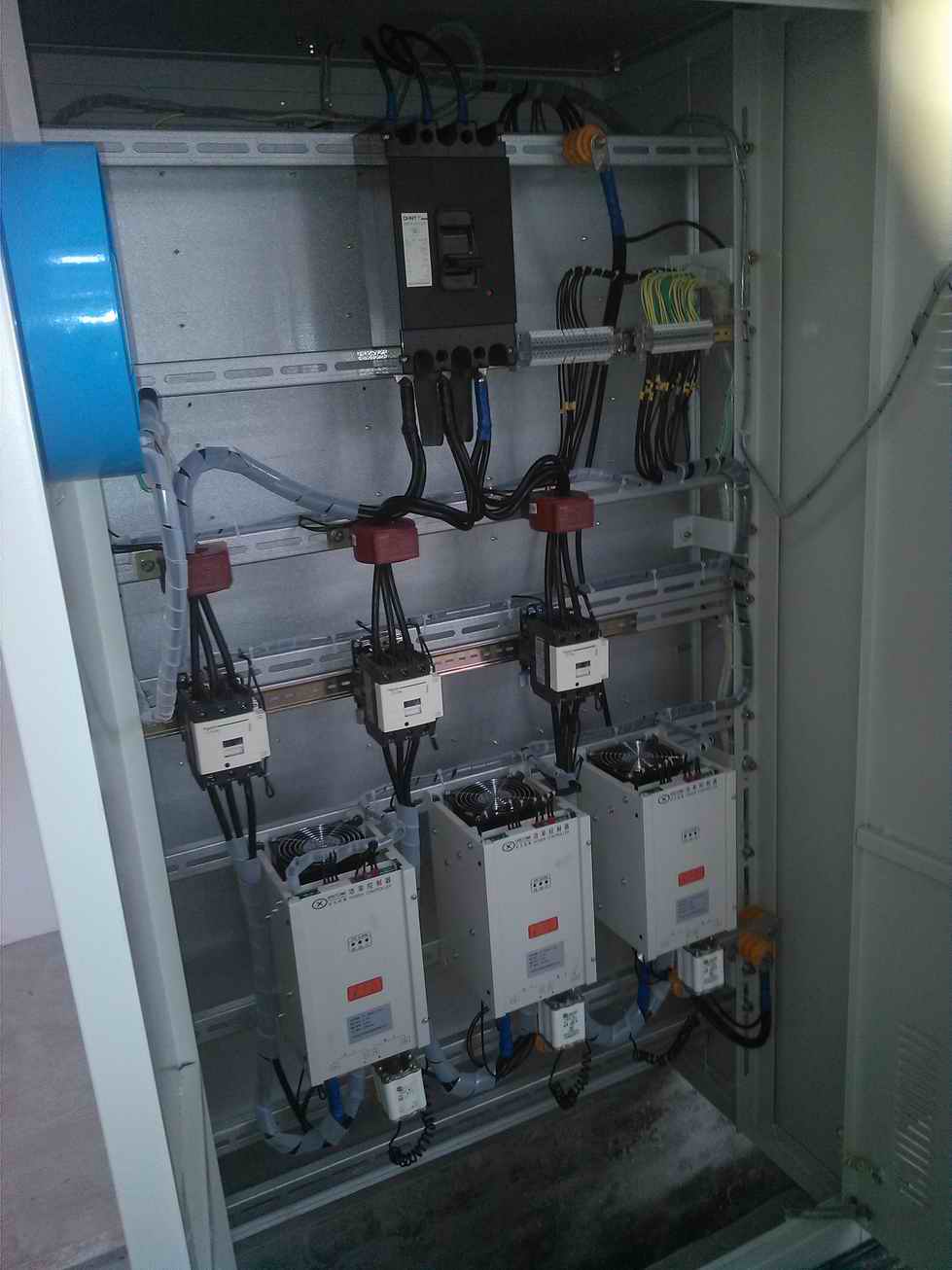

    柜子為前后兩層，后面有兩風扇
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68806 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-21
    查看西歐工控的 主題 / 回貼
    8樓  發表于: 2012-09-05 21:46

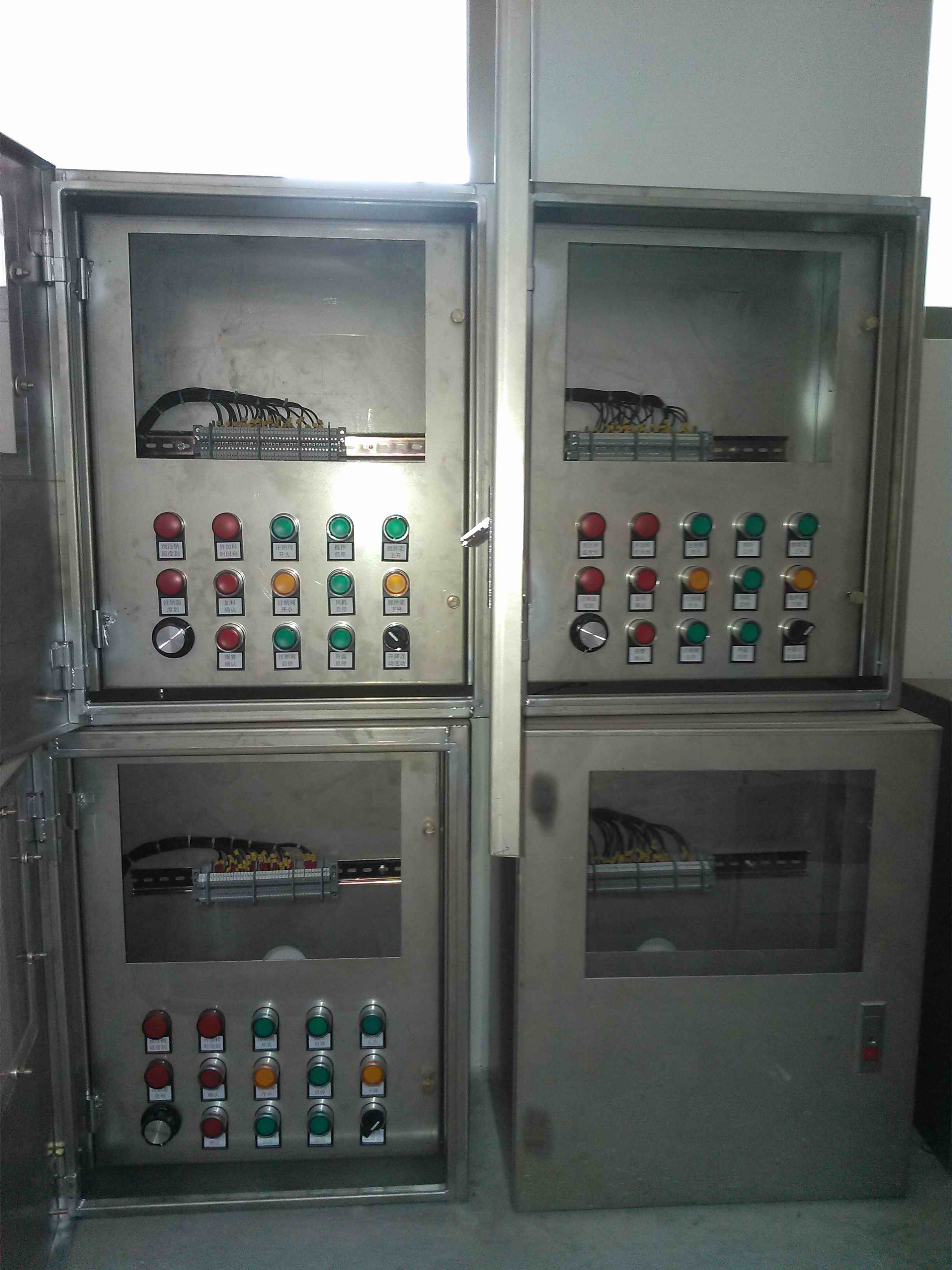

    還配一室外觸摸屏操作臺
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68806 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-21
    查看西歐工控的 主題 / 回貼
    9樓  發表于: 2012-09-05 21:48
    想問一下，線號號碼管大家用什么
    西歐工控
    多試一次，就會成功
    級別: 工控俠客
    精華主題: 0
    發帖數量: 613 個
    工控威望: 3322 點
    下載積分: 68806 分
    在線時間: 281(小時)
    注冊時間: 2010-09-21
    最后登錄: 2024-09-21
    查看西歐工控的 主題 / 回貼
    10樓  發表于: 2012-09-05 21:50
    多謝一樓詳細的回答，有機會交個朋友
    ydc820
    級別: 家園�？�
    精華主題: 0
    發帖數量: 642 個
    工控威望: 625 點
    下載積分: 1456 分
    在線時間: 893(小時)
    注冊時間: 2007-02-24
    最后登錄: 2024-07-13
    查看ydc820的 主題 / 回貼
    11樓  發表于: 2012-09-05 22:41

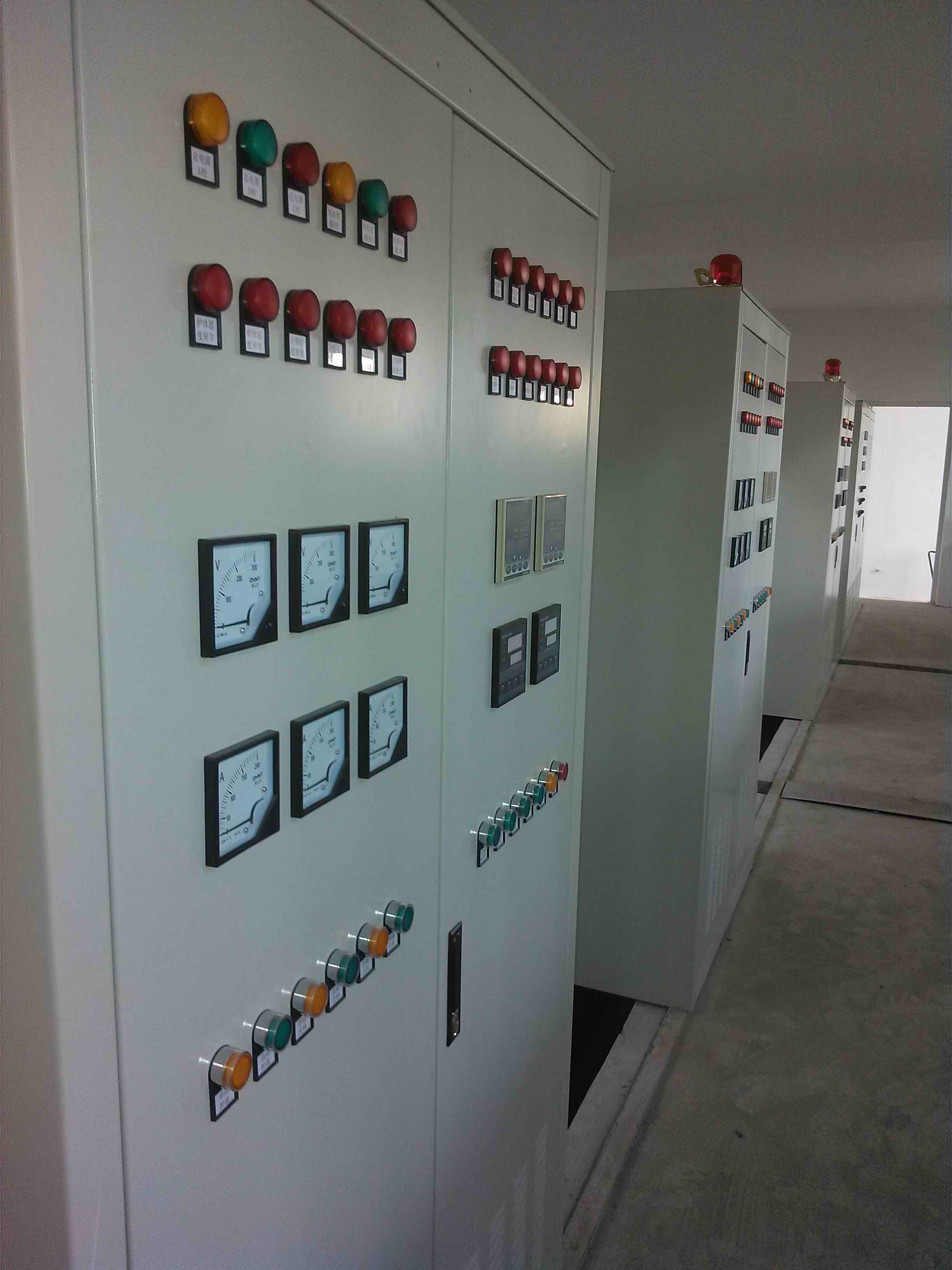

    門外還好,里面不美觀
    • «
