樓主  發表于: 2012-10-21 08:46
是用電路還是指令，學習中勿噴
hjjjq
多見者博，多聞?wù)咧牵苤G者塞，專己者孤
級別: 論壇先鋒
精華主題: 0
發帖數量: 927 個
工控威望: 1328 點
下載積分: 3950 分
在線時間: 270(小時)
注冊時間: 2012-04-06
最后登錄: 2023-10-10
查看hjjjq的 主題 / 回貼
1樓  發表于: 2012-10-21 10:21
畫個原理圖，按原理圖編程就行
鄭旭東
級別: 家園�？�
精華主題: 0
發帖數量: 21 個
工控威望: 991 點
下載積分: 985 分
在線時間: 58(小時)
注冊時間: 2012-10-18
最后登錄: 2013-08-14
查看鄭旭東的 主題 / 回貼
2樓  發表于: 2012-10-21 10:32
謝謝，是用同一個按鈕，按一下啟動，再按下停止，請你劃個原理圖，萬分感激
weilinyi
級別: 工控俠客
精華主題: 0
發帖數量: 441 個
工控威望: 4329 點
下載積分: 3223 分
在線時間: 545(小時)
注冊時間: 2009-11-21
最后登錄: 2018-08-27
查看weilinyi的 主題 / 回貼
3樓  發表于: 2012-10-21 11:06
用內部繼存器比效簡單，效果一樣。
redrock99
級別: 家園�？�
精華主題: 0
發帖數量: 320 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 172(小時)
注冊時間: 2009-02-04
最后登錄: 2024-08-25
查看redrock99的 主題 / 回貼
4樓  發表于: 2012-10-21 14:21
首先你要確定用什么按鈕，就是根據使用的安全狀態確定使用自鎖按鈕還是復位按鈕，如果使用自鎖按鈕就簡單了，有信號就輸出，沒有就停止。如果使用復位按鈕，那就需要專門指令或特別的控制回路了，你搜下單按鈕啟停，一大片
lochao
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 722(小時)
注冊時間: 2010-07-05
最后登錄: 2024-09-19
查看lochao的 主題 / 回貼
5樓  發表于: 2012-10-21 17:44

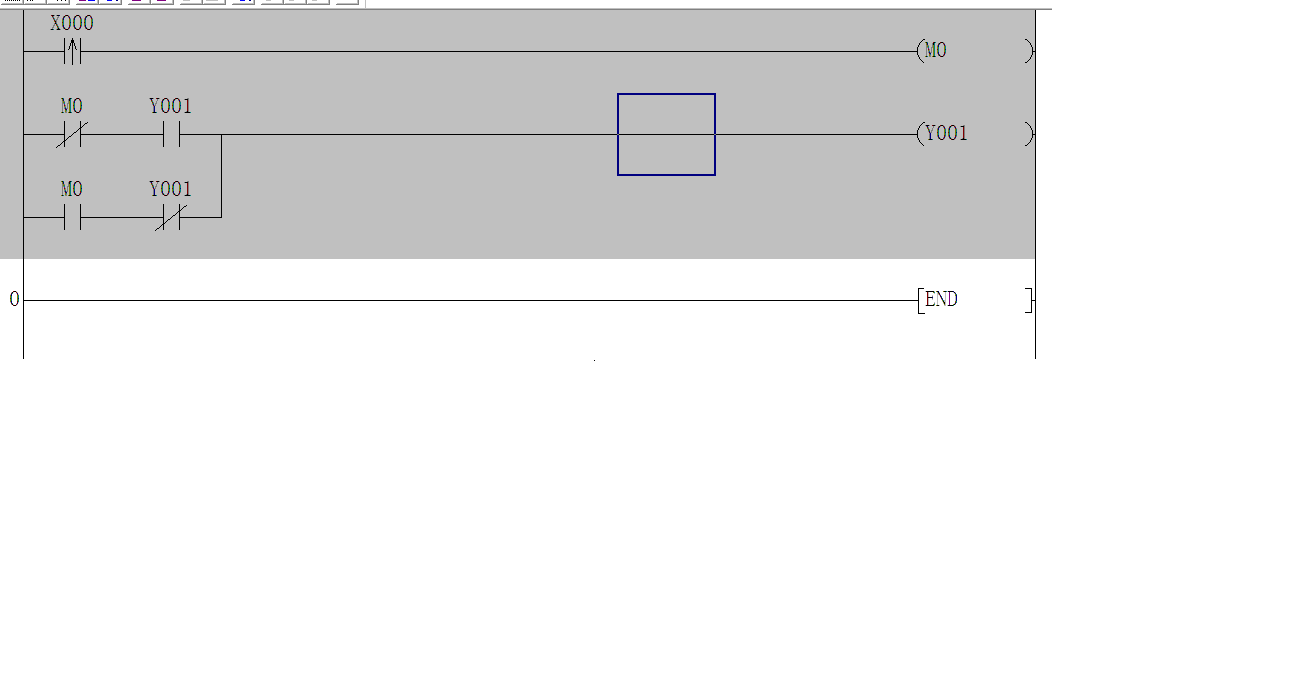

看這個行不行

樓主留言：
感謝！不過有更簡單的，加脈沖執行ALTP就行了
電工+工控
級別: 家園�？�
精華主題: 0
發帖數量: 514 個
工控威望: 605 點
下載積分: 729 分
在線時間: 1570(小時)
注冊時間: 2010-03-19
最后登錄: 2024-09-20
查看電工+工控的 主題 / 回貼
6樓  發表于: 2012-10-21 21:29
LDX000
INV
OUTY000
gaoxinhang
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 141 點
下載積分: 1713 分
在線時間: 98(小時)
注冊時間: 2010-06-07
最后登錄: 2024-01-23
查看gaoxinhang的 主題 / 回貼
7樓  發表于: 2012-10-21 21:33
聯系我，我以前做過編過這個電路，我是新手，不會上圖，QQ  75282657
牧野流星
級別: 略有小成
精華主題: 0
發帖數量: 67 個
工控威望: 207 點
下載積分: 10822 分
在線時間: 108(小時)
注冊時間: 2011-10-27
最后登錄: 2024-08-15
查看牧野流星的 主題 / 回貼
8樓  發表于: 2012-10-21 21:34
LD X0  ALT Y0
heyue
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 308 點
下載積分: 10692 分
在線時間: 76(小時)
注冊時間: 2012-09-21
最后登錄: 2019-03-23
查看heyue的 主題 / 回貼
9樓  發表于: 2012-10-21 21:40
學習了
工控—魔術師
登天路，踏歌行
級別: 略有小成
精華主題: 0
發帖數量: 202 個
工控威望: 465 點
下載積分: 7033 分
在線時間: 122(小時)
注冊時間: 2012-09-30
最后登錄: 2015-04-25
查看工控—魔術師的 主題 / 回貼
10樓  發表于: 2012-10-21 21:53
   LD           X0
   ALTP      Y0
   END
   X0第一次按下輸入一個脈沖   Y0  ON
   X0第二次按下再次輸入一個脈沖    Y0   OFF
會當凌絕頂，一覽眾山小
liuzhentong
級別: 略有小成
精華主題: 0
發帖數量: 117 個
工控威望: 359 點
下載積分: 1274 分
在線時間: 146(小時)
注冊時間: 2011-02-22
最后登錄: 2019-08-02
查看liuzhentong的 主題 / 回貼
11樓  發表于: 2012-10-22 08:45
用交替輸出指令就ok了
  • «
