樓主  發表于: 2012-12-05 19:45
步進電機驅動器接線時

脈沖信號+5V接入PLC   COM點嗎  還是接入y0

怎么回事啊
承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214
小俠1982
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 675 分
在線時間: 2(小時)
注冊時間: 2012-12-05
最后登錄: 2012-12-06
查看小俠1982的 主題 / 回貼
1樓  發表于: 2012-12-05 21:00
驅動器電源  的 接 PLC電源

脈沖 信號  和方向信號 接 PLC輸出  ，

工控—魔術師
登天路，踏歌行
級別: 略有小成
精華主題: 0
發帖數量: 202 個
工控威望: 465 點
下載積分: 7033 分
在線時間: 122(小時)
注冊時間: 2012-09-30
最后登錄: 2015-04-25
查看工控—魔術師的 主題 / 回貼
2樓  發表于: 2012-12-05 21:43

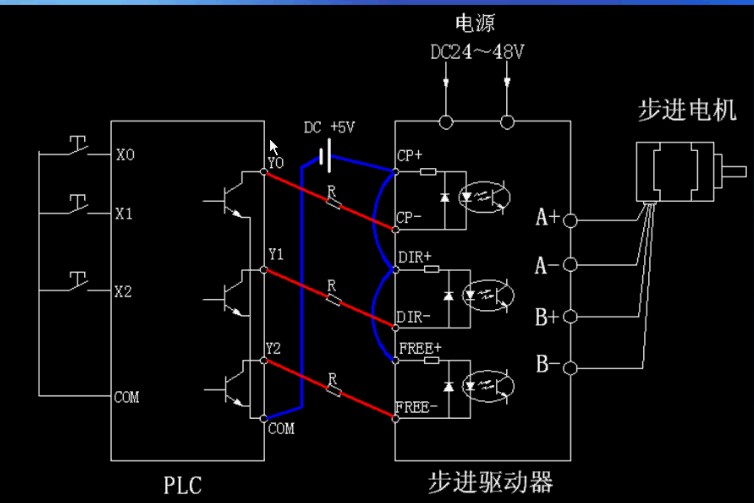

圖片：
看看這張   三菱的
如果脈沖DC電源為5V   畫紅線中的電阻不要  直接接起來就行了
如果DC電源是DC24V    則要串上一個2K的電阻   用來降壓
[ 此帖被工控—魔術師在2012-12-05 21:48重新編輯 ]
會當凌絕頂，一覽眾山小
gwy001
級別: 家園�？�
精華主題: 0
發帖數量: 152 個
工控威望: 580 點
下載積分: 3476 分
在線時間: 138(小時)
注冊時間: 2007-04-13
最后登錄: 2016-06-24
查看gwy001的 主題 / 回貼
3樓  發表于: 2012-12-05 21:46
二樓直觀
liubing3620
小菜鳥，學工控！~~~
級別: 網絡英雄
精華主題: 0
發帖數量: 437 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的 主題 / 回貼
4樓  發表于: 2012-12-06 09:35
二樓
zczc777
陽光總在風雨后，烏云上有睛空！珍惜所有的感動每一份希望在你手
級別: 家園�？�
精華主題: 0
發帖數量: 440 個
工控威望: 593 點
下載積分: 1478 分
在線時間: 238(小時)
注冊時間: 2008-10-25
最后登錄: 2024-02-15
查看zczc777的 主題 / 回貼
5樓  發表于: 2012-12-06 11:12
步進電機驅動器控制部分是無源驅動，因此要引入驅動電源，通過PLC的輸出來控制脈沖數量、脈沖方向、脫機信號
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24588 分
在線時間: 299(小時)
注冊時間: 2008-05-05
最后登錄: 2024-08-25
查看yamqq的 主題 / 回貼
6樓  發表于: 2012-12-06 11:47
正對正，負對負，就好了，注意電位！
