ch631109
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的 主題 / 回貼
樓主  發表于: 2012-12-12 20:29

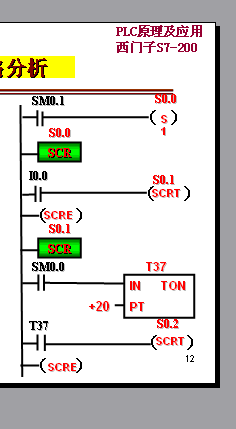

圖片：
圖片：
圖片：

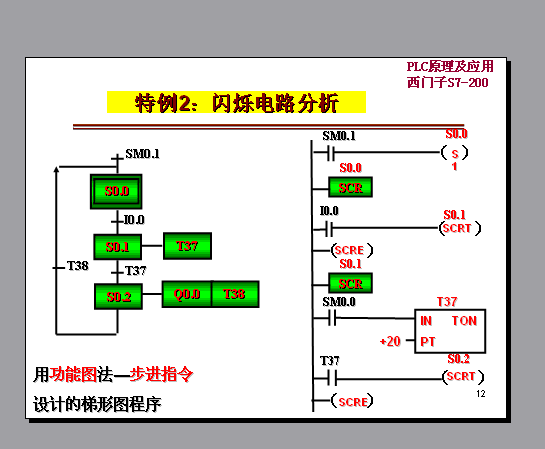

如何設計左邊的順控功能圖，三菱的步進圖會弄，西門子的不明白要如何畫出來？
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3496 點
下載積分: 4402 分
在線時間: 1977(小時)
注冊時間: 2008-02-17
最后登錄: 2024-11-09
查看kyy80的 主題 / 回貼
1樓  發表于: 2012-12-12 21:49
200的沒有。。。。
wjwjwjwj
級別: 略有小成
精華主題: 0
發帖數量: 249 個
工控威望: 427 點
下載積分: 882 分
在線時間: 319(小時)
注冊時間: 2009-02-13
最后登錄: 2024-10-29
查看wjwjwjwj的 主題 / 回貼
2樓  發表于: 2012-12-12 22:06
200不能畫出左邊的部分
hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7096 分
在線時間: 677(小時)
注冊時間: 2008-11-07
最后登錄: 2024-10-24
查看hyundai天梭的 主題 / 回貼
3樓  發表于: 2012-12-13 08:20
1.2樓正解.
左圖用于分析,然后畫出右圖
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1991 個
工控威望: 7813 點
下載積分: 63106 分
在線時間: 734(小時)
注冊時間: 2008-01-07
最后登錄: 2024-11-10
查看和諧共贏的 主題 / 回貼
4樓  發表于: 2012-12-13 08:25
左圖用于分析,然后畫出右圖
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8218 個
工控威望: 10347 點
下載積分: 21035 分
在線時間: 3007(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-10
查看guochunyi的 主題 / 回貼
5樓  發表于: 2012-12-13 21:08
正如上面的幾位所言，西門慶兒子的2B系列很低端，沒那個功能。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
ch631109
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的 主題 / 回貼
6樓  發表于: 2012-12-13 21:09
三菱ＰＬＣ可以在軟件里畫左邊的狀態轉移圖，然后再可以自動轉換得到梯形圖，或者畫出梯形圖后再轉換得到左邊的狀態轉移圖來．
ch631109
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的 主題 / 回貼
7樓  發表于: 2012-12-16 16:33
圖片：

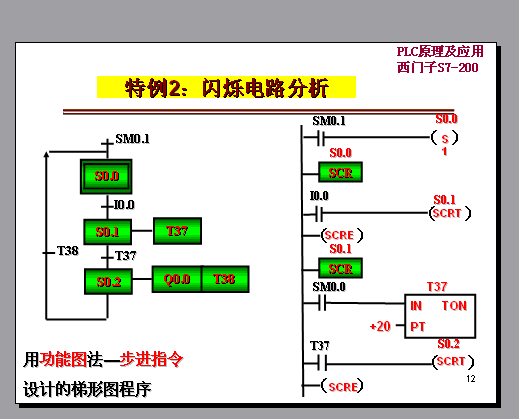

那這個左邊部分是手工在草稿紙上畫的？然后再按草稿紙上的思路畫右邊的梯形圖？
