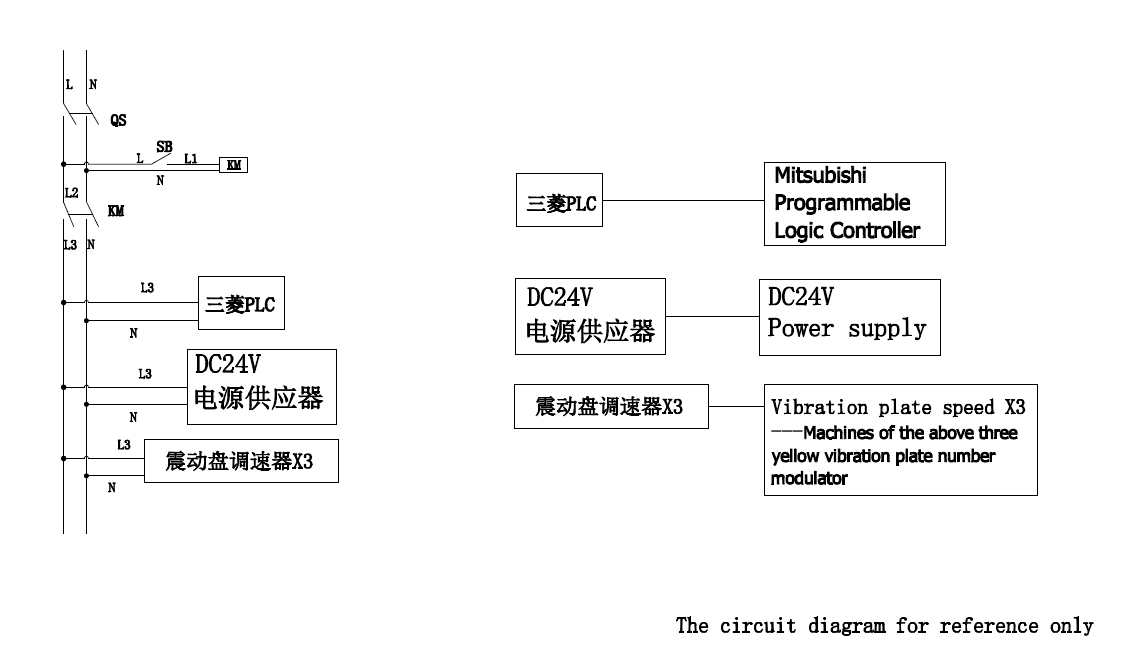

麻煩大家?guī)臀铱聪逻@個電路圖標準嗎？我是半路出家的，所以有些不是很懂所以希望大家多指教。
因為這個是給鬼老做的，咋也不能丟了國人的臉面。
xianlin
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 98 點
下載積分: 703 分
在線時間: 52(小時)
注冊時間: 2010-02-01
最后登錄: 2014-08-06
查看xianlin的 主題 / 回貼
1樓  發表于: 2013-04-12 11:05
最好加上端子排
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3442 個
工控威望: 20978 點
下載積分: 27337 分
在線時間: 1758(小時)
注冊時間: 2010-01-03
最后登錄: 2024-11-13
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2013-04-12 11:38
SB前加個斷路器，方便維修
自動化單機，生產線，項目編程調試！
yuanshunk
天行健，君子以自強不息 �。�！
級別: 家園常客
精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的 主題 / 回貼
3樓  發表于: 2013-04-12 11:40
謝謝各位大俠
catfree
虛心向各位學習�。。�
級別: 工控俠客
精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的 主題 / 回貼
4樓  發表于: 2013-04-12 12:22
IN 的傳感器都是二線嗎？ 如果是三線的最好說明一下接法
一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊
xuliuqing200
生活就是你想的，想甜就甜，想苦就苦
級別: 工控俠客
精華主題: 0
發帖數量: 345 個
工控威望: 4887 點
下載積分: 18921 分
在線時間: 338(小時)
注冊時間: 2012-05-18
最后登錄: 2016-10-27
查看xuliuqing200的 主題 / 回貼
5樓  發表于: 2013-04-12 13:05
加上線號，DC24V從QS單獨接，加個開關，防止PLC斷電丟失程序
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
6樓  發表于: 2013-04-12 15:43
com0和com不能連在一起
wananjushi
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
7樓  發表于: 2013-04-12 15:45
com不能和com0連在一起
wananjushi
erwin2009
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 265 點
下載積分: 1024 分
在線時間: 119(小時)
注冊時間: 2012-09-11
最后登錄: 2022-02-25
查看erwin2009的 主題 / 回貼
8樓  發表于: 2013-04-12 15:55
樓主，建議加我qq我來跟你說。249729313

個人認為這樣是不行的，不管從哪方面說都不符合標準。。。。。。

實話實說，莫怪。

如果方便的話我傳點東西。給你
本帖最近評分記錄：
  • 下載積分:+1(yuanshunk) 熱心助人！
    沙痕
    給生活編個程序，讓你過得更精彩~！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 630 個
    工控威望: 825 點
    下載積分: 21581 分
    在線時間: 346(小時)
    注冊時間: 2010-10-27
    最后登錄: 2024-05-10
    查看沙痕的 主題 / 回貼
    9樓  發表于: 2013-04-12 16:52
    要是就這兩份圖來看，怎么做得這么復雜呢，可以簡單化
