樓主  發表于: 2013-05-27 21:35
圖片：

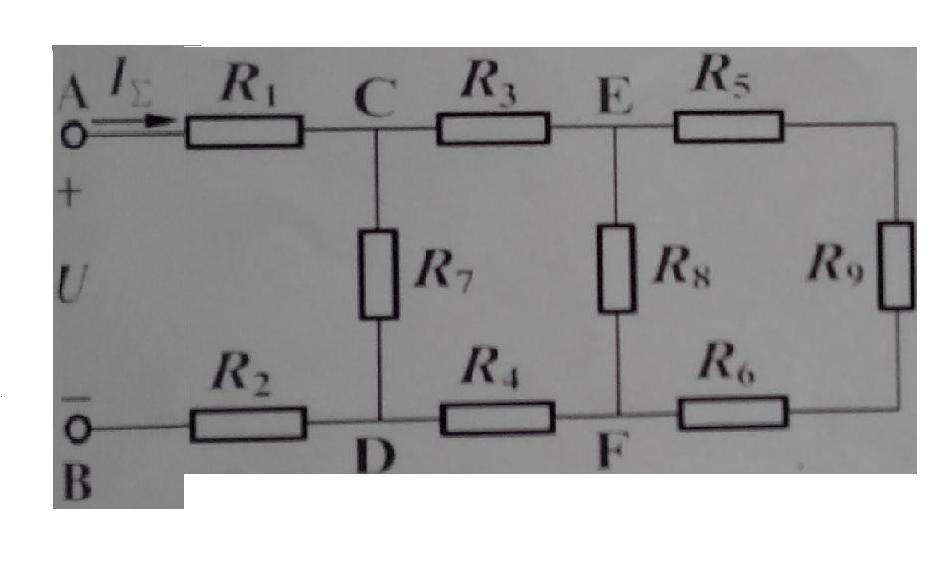

如上圖所示R1=R2=8,R3=R4=6,R5=R6=4,R7=R8=24,R9=16，u=224V求本電路的等效總電阻值和總電流？
cjlun
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 103 點
下載積分: 487 分
在線時間: 11(小時)
注冊時間: 2010-12-10
最后登錄: 2021-09-16
查看cjlun的 主題 / 回貼
1樓  發表于: 2013-05-27 21:50
R=R1+R2+(R7//(R3+R4+(R8//(R5+R6+R9))
=8+8+(24//(6+6+(24//(4+4+16))
=16+12
=28Ω
I=U/R=224/28=8A
本帖最近評分記錄：
  • 下載積分:+1(wsy-163) 感謝！
    wsy-163
    勇鑫工控
    級別: 略有小成
    精華主題: 0
    發帖數量: 414 個
    工控威望: 470 點
    下載積分: 516 分
    在線時間: 95(小時)
    注冊時間: 2008-08-28
    最后登錄: 2019-08-03
    查看wsy-163的 主題 / 回貼
    2樓  發表于: 2013-05-27 21:56
    太感謝樓上的了
    thcgw
    級別: 略有小成
    精華主題: 0
    發帖數量: 208 個
    工控威望: 389 點
    下載積分: 1029 分
    在線時間: 283(小時)
    注冊時間: 2009-02-20
    最后登錄: 2018-02-05
    查看thcgw的 主題 / 回貼
    3樓  發表于: 2013-05-28 11:18
    一樓正解。
    陳大圍
    工控新人，還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 877 個
    工控威望: 1160 點
    下載積分: 8913 分
    在線時間: 1822(小時)
    注冊時間: 2011-04-17
    最后登錄: 2024-09-21
    查看陳大圍的 主題 / 回貼
    4樓  發表于: 2013-05-28 13:16
    這是初中物理題啊，很簡單的
    專心學工控技術，請各位幫忙指教
    rigaomuju
    級別: 略有小成
    精華主題: 0
    發帖數量: 17 個
    工控威望: 304 點
    下載積分: 1151 分
    在線時間: 2(小時)
    注冊時間: 2013-04-12
    最后登錄: 2013-06-24
    查看rigaomuju的 主題 / 回貼
    5樓  發表于: 2013-05-28 13:28
    一樓好厲害
