樓主  發表于: 2013-05-18 00:34
圖片：

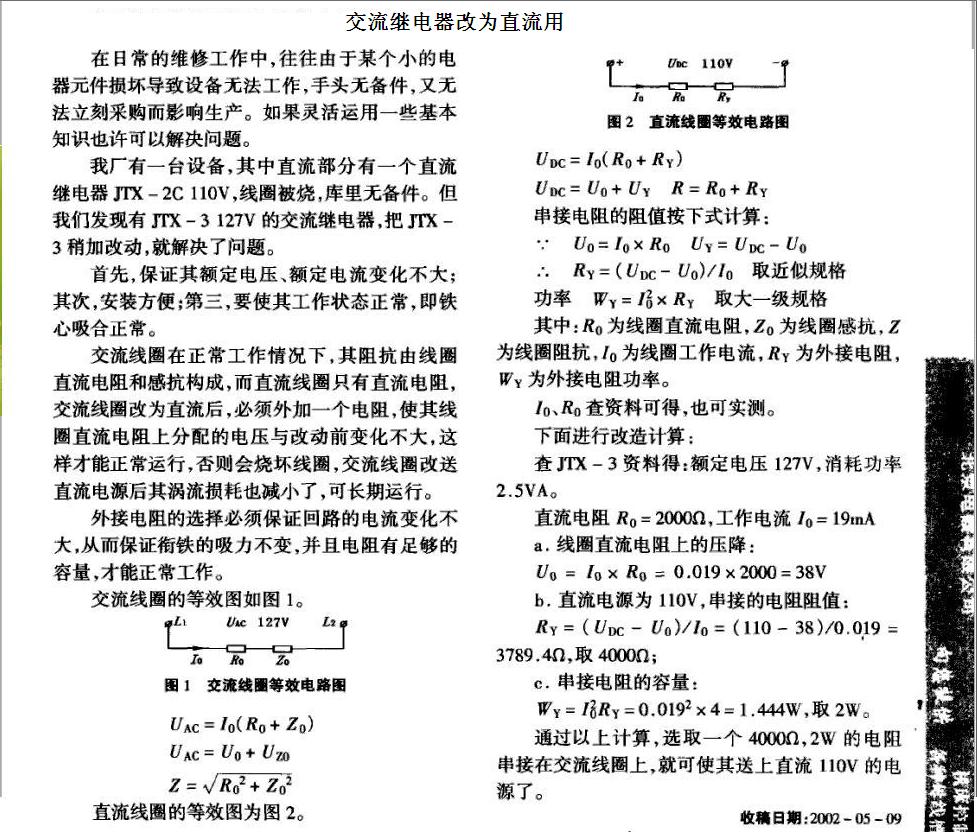

在沒有直流繼電器的情況下，用同等級電壓的交流繼電器代替使用。（從網上找的，沒辦法下載，只能截圖上傳了）
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2013-05-18 00:59
圖片：

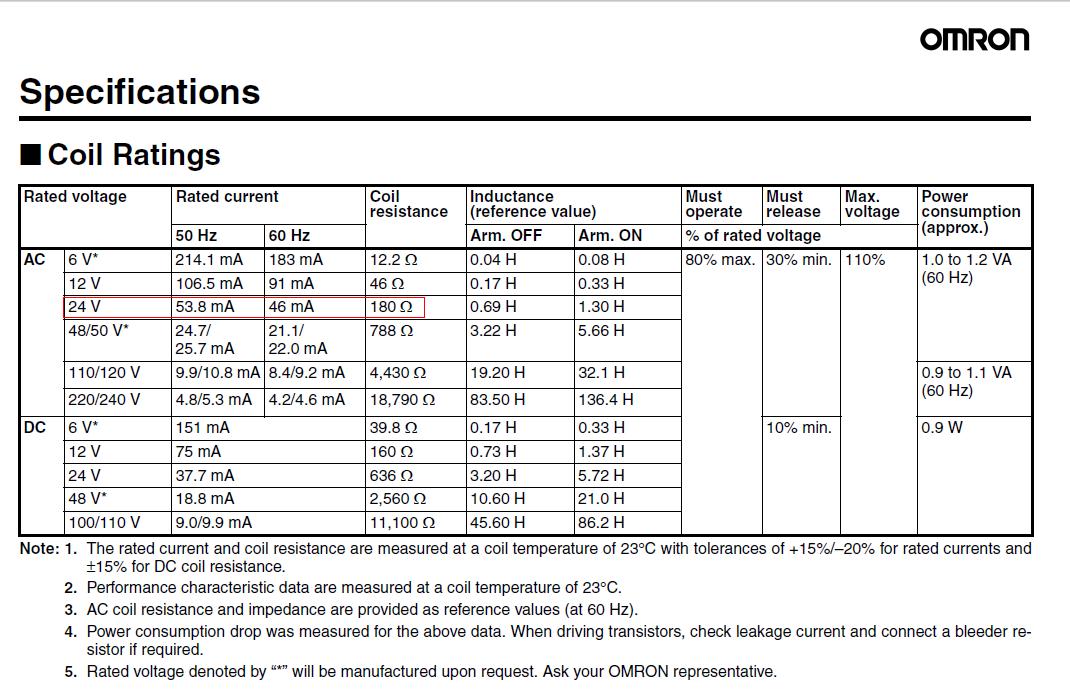

這里以O(shè)MRON交流24V繼電器為例，來說明一下。在沒有24V直流繼電器的情況下，用一個交流24V的繼電器代替。從查詢OMRON的繼電器資料可知，如圖：交流24V從實物繼電器的標注上可以看出，然后用萬用表測量其線圈電阻也在180Ω左右，和圖中紅框的信息相對應，其工作電流為（50Hz）53.8mA。
在直流24電源下要想其工作電流為53.8mA，需要的電阻為：24/53.8=446Ω，需要在繼電器上串聯的電阻為：446-180=266Ω。這樣在交流24V繼電器的線圈上串一個200Ω左右的電阻，就可以使交流24V繼電器在直流24的電源下正常工作了。這個我試過，交流24V繼電器串一個200Ω的電阻可以在直流24的電源下正常吸合。
