樓主  發表于: 2012-06-08 13:17
圖片：
最近開始研究編碼器計量長度的問題，不是很懂，自己也研究有一段時間了，結果不怎么好

控制要求是這樣的，開始記數，設數，然后動作，就拿壓瓦機來說，到達一定長度之后就切斷，然后繼續走

我現在以前能顯示C251的當前值，可以算出長度，結果在觸摸屏上設置數的時候不能設上

求各位高手們告訴小弟下，不勝感激！

在線等。。。

PLC三菱FX1S，觸摸屏三菱G10

PLC程序如下
[ 此帖被lidanguofeng在2012-06-08 15:20重新編輯 ]
lidanguofeng
123456
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 115 點
下載積分: 630 分
在線時間: 30(小時)
注冊時間: 2011-04-11
最后登錄: 2024-10-20
查看lidanguofeng的 主題 / 回貼
1樓  發表于: 2012-06-08 14:00
高手們指點下哈
lidanguofeng
123456
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 115 點
下載積分: 630 分
在線時間: 30(小時)
注冊時間: 2011-04-11
最后登錄: 2024-10-20
查看lidanguofeng的 主題 / 回貼
2樓  發表于: 2012-06-08 14:18
或者有這方面的程序也可以
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-12-23
查看meipingboy的 主題 / 回貼
3樓  發表于: 2012-06-08 14:42
既然你可以換算出長度了，那么再比較一下，這個長度跟你設置的長度一樣時，就輸出切斷不就OK了？

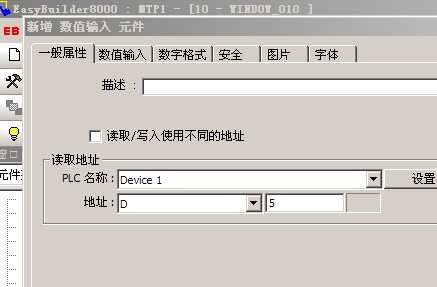

觸摸屏上，不知道你用什么觸摸屏，下面是維綸觸摸屏，你要點：數值輸入  比如 D5
你換算出來的長度跟你輸入的D5比較就可以。

樓主留言：
觸摸屏是三菱G10的，現在是設置不上數字，選的是數值輸入，對的是D，然后在觸屏上設置的時候直接就顯示0，不管你怎么設置都是0
活到老學到老：還有 8  分沒學到
dodoshu
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 571 分
在線時間: 0(小時)
注冊時間: 2012-06-05
最后登錄: 2012-06-08
查看dodoshu的 主題 / 回貼
4樓  發表于: 2012-06-08 14:46
還不錯的�。�！哈哈��！
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-12-23
查看meipingboy的 主題 / 回貼
5樓  發表于: 2012-06-08 18:48
特意下載了三菱觸摸屏軟件，安裝后測試，可以輸入數據的��！




不知道你是怎么設定的。
活到老學到老：還有 8  分沒學到
jianming
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 278 點
下載積分: 820 分
在線時間: 481(小時)
注冊時間: 2009-10-21
最后登錄: 2024-08-10
查看jianming的 主題 / 回貼
6樓  發表于: 2012-06-08 21:27
是不是PLC寄存器字節的占用錯了，好好看看手冊
we123
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 137 點
下載積分: 2423 分
在線時間: 23(小時)
注冊時間: 2012-05-13
最后登錄: 2012-07-13
查看we123的 主題 / 回貼
7樓  發表于: 2012-06-08 21:46
還是學習
黃河頌
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 127 點
下載積分: 588 分
在線時間: 168(小時)
注冊時間: 2010-07-14
最后登錄: 2024-12-23
查看黃河頌的 主題 / 回貼
8樓  發表于: 2012-06-08 22:57
編碼器AB相定長
附件： 定長切斷.rar (11 K) 下載次數:292
網站提示: 請不要用迅雷下載附件，容易出錯
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
9樓  發表于: 2012-06-09 09:05
程序第一行C235設置值可改成K32767
程序第三行用的是32位的乘法，地址重疊
程序第四行用的32位的除法，地址重疊觸
摸屏輸入要用數字輸入元件
樓主留言：
可以給我寫下程序嗎，什么32位16位的我不太懂，還有地址重疊是什么意思
自動化單機，生產線，項目編程調試！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20982 點
下載積分: 28555 分
在線時間: 1765(小時)
注冊時間: 2010-01-03
最后登錄: 2024-12-23
查看tkggtdkjpl的 主題 / 回貼
10樓  發表于: 2012-06-09 13:00
程序很簡單的，看一下手冊上高速計數器的用法就可以了，再將計數器當前值和設定值比較，條件滿足時切刀動作并將計數器清零,
然后循環，本論壇有很多程度可以參考的   8樓的就是個不錯的程序！
樓主留言：
嗯，謝了
自動化單機，生產線，項目編程調試！
qrklove
級別: 家園�？�
精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 482(小時)
注冊時間: 2008-11-01
最后登錄: 2024-08-25
查看qrklove的 主題 / 回貼
11樓  發表于: 2012-06-09 14:10
留個記號，有空研究。有臺電梯，準備用編碼器實現自動平層
  • «
