樓主  發表于: 2013-06-15 09:43

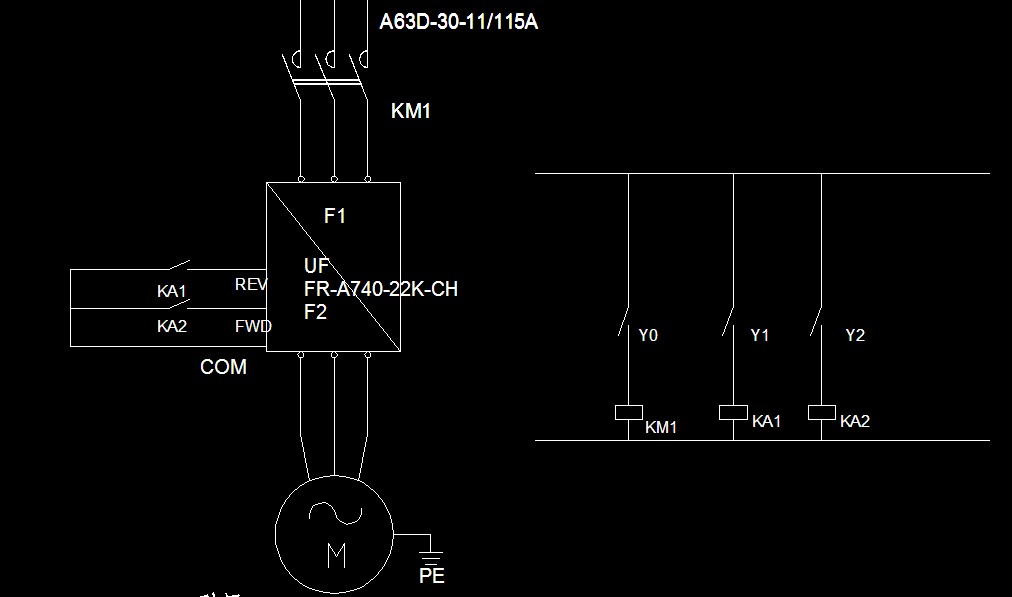

圖片：
變頻器控制電路，1是先接通主電源，再接啟動控制電路。2是先接通啟動控制電路，再接通主電源。3是主電源與啟動控制電路同時接通。三種接線方式哪一種好？
405605679
級別: 略有小成
精華主題: 0
發帖數量: 25 個
工控威望: 439 點
下載積分: 910 分
在線時間: 21(小時)
注冊時間: 2013-06-10
最后登錄: 2015-03-27
查看405605679的 主題 / 回貼
1樓  發表于: 2013-06-15 09:47
個人認為1比較好，，
huoshi
為所當為
級別: 網絡英雄

精華主題: 0
發帖數量: 2590 個
工控威望: 21431 點
下載積分: 14040 分
在線時間: 2751(小時)
注冊時間: 2010-12-27
最后登錄: 2024-12-20
查看huoshi的 主題 / 回貼
2樓  發表于: 2013-06-15 10:10
變頻器電源輸入端按理是不容許裝接觸器的
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2013-06-15 10:19
這個沒有選擇的，只能是按1執行。
原理是當變頻器主電源（主回路）上電是需要一定時間才能完成電源建立，因為一般變頻器是按AC-DC-AC方式，同時控制回路正常工作也需要一定時間，同時上電是無法建立有效控制機制。
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 775 個
工控威望: 1505 點
下載積分: 7427 分
在線時間: 155(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-21
查看崇慶陽光的 主題 / 回貼
4樓  發表于: 2013-06-15 11:05
都不好。

主回路只裝斷路器就行了。
不懈努力,一切皆有可能 ...
zht19857
努力
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 333 點
下載積分: 4675 分
在線時間: 216(小時)
注冊時間: 2009-03-13
最后登錄: 2021-10-07
查看zht19857的 主題 / 回貼
5樓  發表于: 2013-06-15 12:01
一般都第一種
軒行天下
我一直在努力
級別: 網絡英雄
精華主題: 0
發帖數量: 278 個
工控威望: 7015 點
下載積分: 3810 分
在線時間: 295(小時)
注冊時間: 2013-05-18
最后登錄: 2024-05-22
查看軒行天下的 主題 / 回貼
6樓  發表于: 2013-06-15 16:45
第一種
為了鄉鎮農民奔向小康生活，我一直在努力。
laq55555
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 156 點
下載積分: 2718 分
在線時間: 64(小時)
注冊時間: 2013-06-15
最后登錄: 2024-09-05
查看laq55555的 主題 / 回貼
7樓  發表于: 2013-06-15 19:12
變頻器電源輸入端按理是不容許裝接觸器主回路只裝斷路器在完成上述問題解決后選，第一種。
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2024-07-31
查看lzzqh8的 主題 / 回貼
8樓  發表于: 2013-06-15 22:05
第一種
liushanbing
漏電馬達
級別: 探索解密
精華主題: 0
發帖數量: 98 個
工控威望: 152 點
下載積分: 689 分
在線時間: 33(小時)
注冊時間: 2009-11-17
最后登錄: 2016-01-07
查看liushanbing的 主題 / 回貼
9樓  發表于: 2013-06-15 22:12
