樓主  發表于: 2013-08-01 19:13
為什么輸入分NPN和PNP，輸出還要分源型和漏型，PLC的輸出源型和漏型有什么區別，請大神們幫忙回答下，謝謝

不要說輸入源型漏型··這個我知道的，我想知道輸出為什么分源型和漏型，
[ 此帖被a601290282在2013-08-01 20:12重新編輯 ]
hnyyhym
級別: 家園常客

精華主題: 0
發帖數量: 526 個
工控威望: 678 點
下載積分: 691 分
在線時間: 2407(小時)
注冊時間: 2010-11-20
最后登錄: 2024-12-17
查看hnyyhym的 主題 / 回貼
1樓  發表于: 2013-08-01 19:44
輸出分源漏，就是輸出是場效應管的源極或漏極，即通過負載接電源的正極或負極，是這樣嗎
a601290282
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 171 點
下載積分: 394 分
在線時間: 44(小時)
注冊時間: 2013-06-06
最后登錄: 2024-11-25
查看a601290282的 主題 / 回貼
2樓  發表于: 2013-08-01 20:11

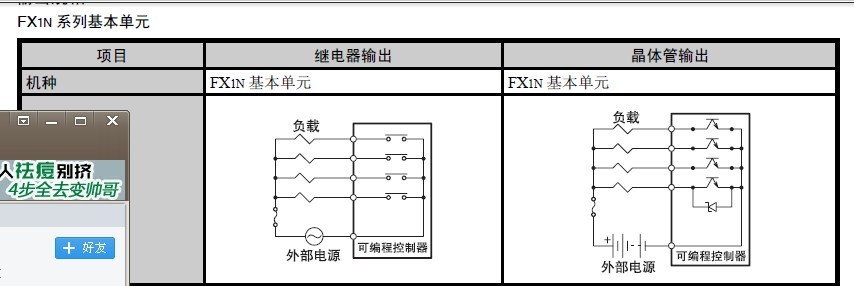

圖片：

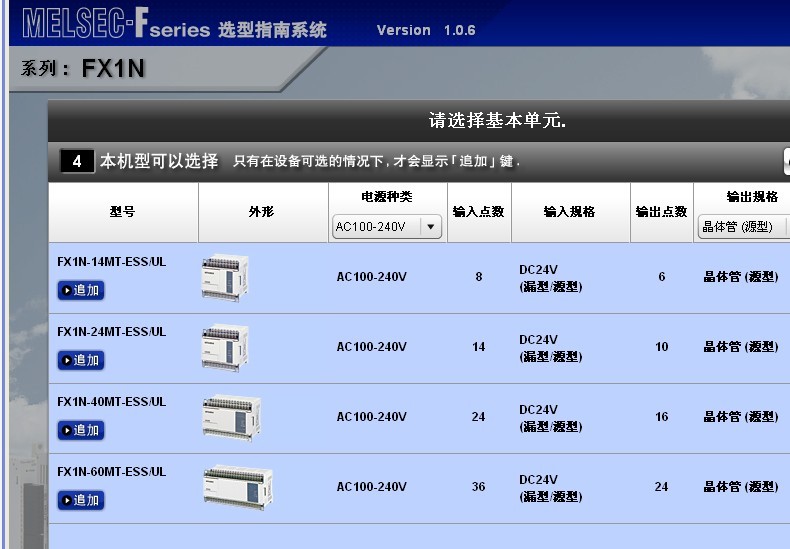

圖片：
實在無法理解，他手冊應該畫的是漏型輸出，而他選型竟然是顯示源型輸出，求版主解答
lochao
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 731(小時)
注冊時間: 2010-07-05
最后登錄: 2024-12-19
查看lochao的 主題 / 回貼
3樓  發表于: 2013-08-02 09:00
所謂的源型和漏型是對于觸點的電流方向來考慮的，電流從觸點往外流的就是源型，就是所說的拉電流，反之就是漏型，也叫灌電流。一般源型的公共端接的是電源的正極，就是COM端，漏型的COM端接的是電源的負極.你也可以把電流想象成水流，源型就是向外提供水流，漏型就像漏斗一樣，把水漏進去。
rgbfii
級別: 工控俠客
精華主題: 0
發帖數量: 312 個
工控威望: 3201 點
下載積分: 11712 分
在線時間: 756(小時)
注冊時間: 2008-08-30
最后登錄: 2024-12-21
查看rgbfii的 主題 / 回貼
4樓  發表于: 2013-08-02 14:08
對于漏型，源型。三菱和西門子的定義是正好相反的。
