請朋友幫我看看FX2N,VFD-M通訊不上，程序那里問題，

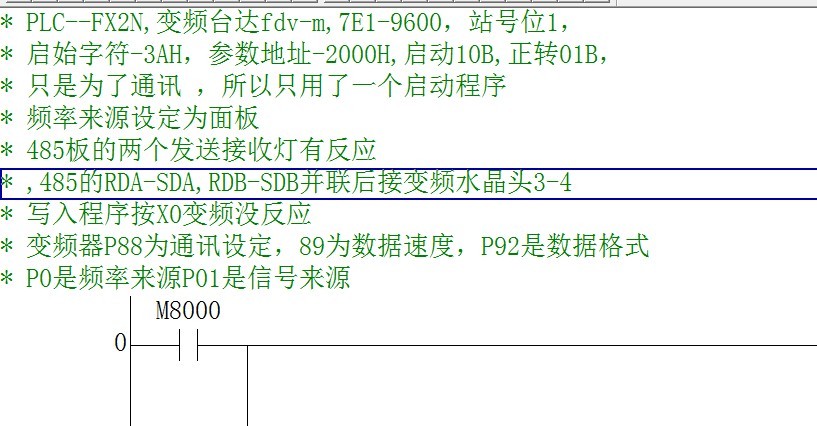

通信學了一個月了，第一次上機實驗，程序內有參數說明。
謝謝各位。

把寄存器按格式重新排列，聯機后接收燈RXD亮，按下按鈕后發送TXD燈亮，就是不能啟動變頻器。

通訊格式是否正確？臺達M變頻器支持modbus-rtu和ASCII2種方式是否設置正確？校驗碼對嗎？

引用

引用第2樓leechonghua于2013-10-31 18:52發表的  :
通訊格式是否正確？臺達M變頻器支持modbus-rtu和ASCII2種方式是否設置正確？校驗碼對嗎？

變頻P92;通訊格式01--modbus sacII,格式《7E1》
p89;傳輸速度01--9600
         ，，，，，0000 1000 0110格式是H86，沒錯啊？

監控時按下按鈕，校驗碼數據不斷變化，說明什么？有朋友幫忙看一下么謝謝了

引用

引用樓主史文華于2013-10-31 15:45發表的 幫我看看FX2N,VFD-M通訊付程序 :
請朋友幫我看看FX2N,VFD-M通訊不上，程序那里問題，
通信學了一個月了，第一次上機實驗，程序內有參數說明。
謝謝各位。

看了你的程序，問題還很大，首先通訊格式字不匹配，然后你用的是MODBUS ASCII協議，校驗方式是LRC，你用的是CCD這是三菱變頻器專用協議的檢驗方式，還有如果有RTU協議，優先用RTU。修改了一下，不過校驗碼是自己計算的。QQ群314713368

引用

引用第4樓史文華于2013-10-31 23:35發表的  :
監控時按下按鈕，校驗碼數據不斷變化，說明什么？有朋友幫忙看一下么謝謝了

通訊格式不匹配，校驗方式不對，你用的是MODBUS ASCII協議，那么就要用LRC校驗，不能用CCD了，還有優先用RTU的格式。該了一下，手工計算的校驗碼。QQ群 314713368

引用

引用第4樓史文華于2013-10-31 23:35發表的 :
監控時按下按鈕，校驗碼數據不斷變化，說明什么？有朋友幫忙看一下么謝謝了

通訊格式不匹配，校驗方式不對，你用的是MODBUS ASCII協議，那么就要用LRC校驗，不能用CCD了，還有優先用RTU的格式。改了一下，手工計算的校驗碼。QQ 交流120541058

看了下，你程序肯定寫錯了，MOV H0D D19   和MOV H0A D20，按你寫的位置這里不應該是結束碼CR和LF，而應該是命令碼。并且如樓上所說，校驗碼計算方式需更改。

[
非常感謝朋友的支持我把你改的程序?qū)懭�，但還是不行。還有那個格式怎么是H0C8E？

引用

引用第6樓hxl202319于2013-11-01 10:40發表的  :
看了下，你程序肯定寫錯了，MOV H0D D19   和MOV H0A D20，按你寫的位置這里不應該是結束碼CR和LF，而應該是命令碼。并且如樓上所說，校驗碼計算方式需更改。

我是這樣填的格式不對么謝謝朋友

請按以下規格編寫
起始碼1位+地址碼2位+功能碼2位+參數地址4位+參數設置4位+校驗碼2位+結束碼2位=17位編寫
