樓主  發表于: 2013-08-25 18:36

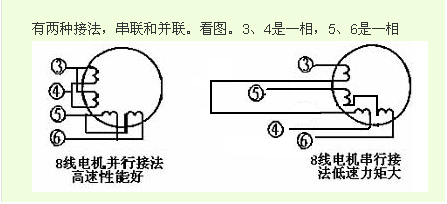

圖片：
如圖：按原來的內部線圈并聯接法四根線引出接在步進驅動器上，可以驅動步進電機運轉。
但是按圖中串聯的方法引出四根線接在步進驅動器上，通上電，電機不抱死，給脈沖電機也不轉。
并接時能運轉，串接時不能運轉。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2013-08-28 19:19
有人按上圖接過嗎
caoxinhua735
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 245 點
下載積分: 1114 分
在線時間: 139(小時)
注冊時間: 2009-11-01
最后登錄: 2018-04-28
查看caoxinhua735的 主題 / 回貼
2樓  發表于: 2013-08-28 20:16
可能相序錯誤吧。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2013-08-29 14:25
相序錯誤？如果是這樣的話，又該如何接線？
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2207 個
工控威望: 2437 點
下載積分: 11592 分
在線時間: 911(小時)
注冊時間: 2008-11-12
最后登錄: 2024-09-20
查看泰山之石的 主題 / 回貼
4樓  發表于: 2013-08-29 16:32
是否進行串接時，線圈的首尾接反�。拷粨Q一下串接的線頭試試？
賞心悅目
級別: 論壇先鋒
精華主題: 0
發帖數量: 349 個
工控威望: 1386 點
下載積分: 1663 分
在線時間: 864(小時)
注冊時間: 2008-12-24
最后登錄: 2024-09-05
查看賞心悅目的 主題 / 回貼
5樓  發表于: 2013-08-29 18:19
雷賽步進電機我經常用，跟樓主的接線圖一模一樣，我用的是串型接法，沒有見過樓主說的問題啊，并型接法沒有接過，不好做評論，電機不抱死是不是說勵磁信號的問題呢，電機不轉的話是不是控制線路的接線有問題呢
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2013-08-29 18:41

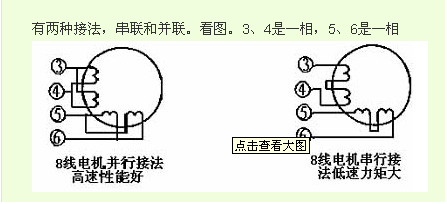

圖片：
控制接線沒有問題，這次按這個圖接就好了，只不過串接時性能不怎么好，有時控制信號斷開再加上時，運轉方向會混掉而且脈沖頻率較低時，會卡著轉不動。
并接時，脈沖頻率較低，電機會一步一步的轉，也沒有上述不良現象。實驗認為并接時比較穩定吧。
