樓主  發表于: 2013-04-17 14:18
各位老師好，
這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。
yuanshunk
天行健，君子以自強不息 �。�！
級別: 家園�？�
精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的 主題 / 回貼
1樓  發表于: 2013-04-17 14:23
圖為這個PLC
附件： IMG_20130417_140738.zip (635 K) 下載次數:303
網站提示: 請不要用迅雷下載附件，容易出錯
劉永
不知道誰是高手，我還在學習
級別: 家園�？�
精華主題: 0
發帖數量: 391 個
工控威望: 558 點
下載積分: 2060 分
在線時間: 509(小時)
注冊時間: 2010-10-02
最后登錄: 2024-11-14
查看劉永的 主題 / 回貼
2樓  發表于: 2013-04-17 14:24
引用
引用樓主yuanshunk于2013-04-17 14:18發表的 求助：松下PLC   FP-X C40T :
各位老師好，
這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。


你看看是不是繼電器輸出。如果是COM可以任意連接外部電源+、-。后面你懂得
空氣分離、PSA制氧機、制氮機 制造、維修

QQ980347789
yuanshunk
天行健，君子以自強不息 �。�！
級別: 家園�？�
精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的 主題 / 回貼
3樓  發表于: 2013-04-17 14:44
那個型號都是T 了啊。是晶體管的
如果哪位大哥有相應的資料也可以呀。。。
jun1369
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 137 點
下載積分: 464 分
在線時間: 19(小時)
注冊時間: 2013-03-19
最后登錄: 2014-04-11
查看jun1369的 主題 / 回貼
4樓  發表于: 2013-04-17 14:56
下載同型號的說明書看看。
zhb88888
級別: 探索解密
精華主題: 0
發帖數量: 95 個
工控威望: 193 點
下載積分: 2438 分
在線時間: 58(小時)
注冊時間: 2010-09-08
最后登錄: 2024-02-21
查看zhb88888的 主題 / 回貼
5樓  發表于: 2013-04-17 15:02
仔細看一下說明書
yuanshunk
天行健，君子以自強不息 �。�！
級別: 家園�？�
精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2474 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的 主題 / 回貼
6樓  發表于: 2013-04-17 15:02
木有啊，沒有找到啊�。�！
現在在線上等呀。。。
maojingxi
級別: 略有小成
精華主題: 0
發帖數量: 66 個
工控威望: 210 點
下載積分: 10770 分
在線時間: 296(小時)
注冊時間: 2012-01-18
最后登錄: 2024-11-12
查看maojingxi的 主題 / 回貼
7樓  發表于: 2013-04-17 18:13
com信號公共端，+，-rs485信號端子。
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2560(小時)
注冊時間: 2010-06-24
最后登錄: 2024-11-13
查看znz43的 主題 / 回貼
8樓  發表于: 2013-04-17 19:57

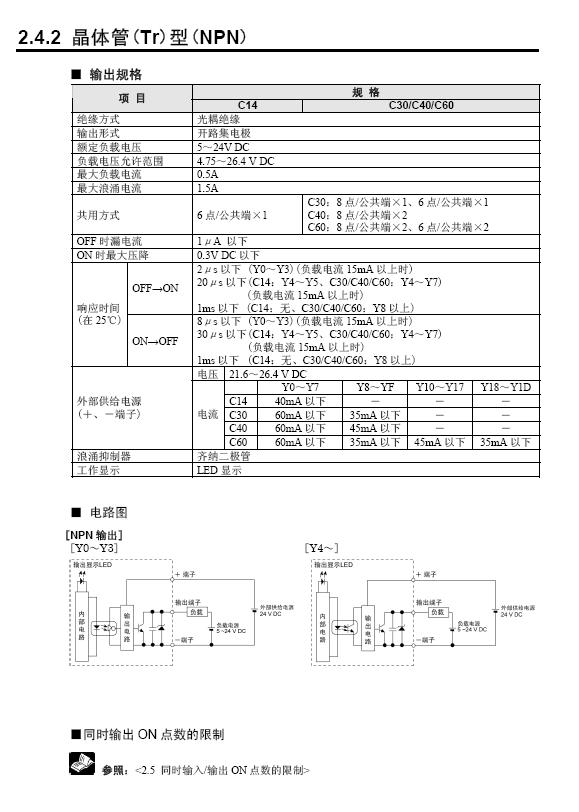

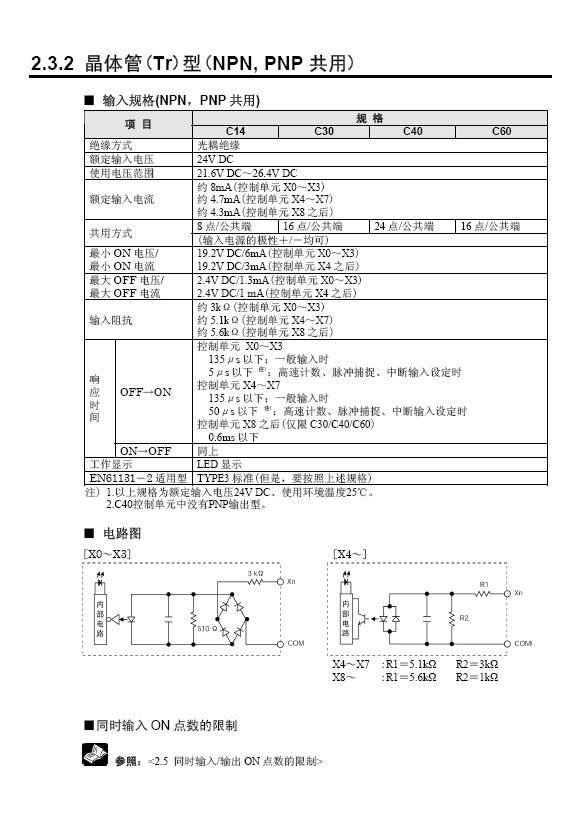

圖片：
圖片：
你的PLC是晶體管輸出型，輸入對NPN，PNP都能通用，只是接法不同。具體看圖。
本帖最近評分記錄：
  • 下載積分:+1(yuanshunk)
    • 出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
    贈人玫瑰，手留余香。舍得舍得，有舍才有得。
    yuanshunk
    天行健，君子以自強不息 ！！！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 178 個
    工控威望: 989 點
    下載積分: 2474 分
    在線時間: 65(小時)
    注冊時間: 2010-05-13
    最后登錄: 2018-11-16
    查看yuanshunk的 主題 / 回貼
    9樓  發表于: 2013-04-18 09:10
    恩，謝謝。
    wcsnf609
    級別: 探索解密
    精華主題: 0
    發帖數量: 12 個
    工控威望: 142 點
    下載積分: 1177 分
    在線時間: 26(小時)
    注冊時間: 2013-09-07
    最后登錄: 2016-11-06
    查看wcsnf609的 主題 / 回貼
    10樓  發表于: 2013-09-10 15:17
    輸入：DC24V，com接+，傳感器要求NPN型。輸出+，-，分別接dc24v+，-
    zhanggobo
    級別: 略有小成
    精華主題: 0
    發帖數量: 157 個
    工控威望: 298 點
    下載積分: 746 分
    在線時間: 57(小時)
    注冊時間: 2009-10-02
    最后登錄: 2023-10-09
    查看zhanggobo的 主題 / 回貼
    11樓  發表于: 2013-09-12 16:56
    認真看看說明書，
