樓主  發表于: 2013-09-29 22:07
手里有款老型號的TP170A，545-0BA15-2AX0，打算下載程序進去，用什么樣的下載線，網上看說用西門子200的編程線PC-PPI就可以，但是PC-PPI的頭是9針頭，觸摸屏的IF 1A的也是個9針的頭，插不上啊，怎么解決？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
1樓  發表于: 2013-09-29 22:18
觸摸屏后面有2個通信口，一個是IF 1B的9孔母插頭，一個是IF 1A的9針公插頭，IF 1A的9針插頭上面有寫Download。西門子200的PLC編程線PC-PPI也是9針的頭，插不到觸摸屏的IF 1A上，都是公頭啊。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2013-09-29 22:31

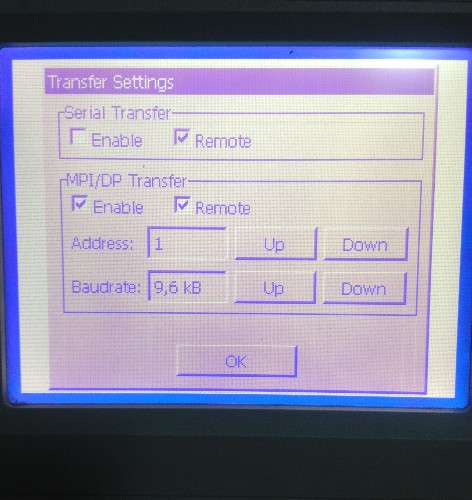

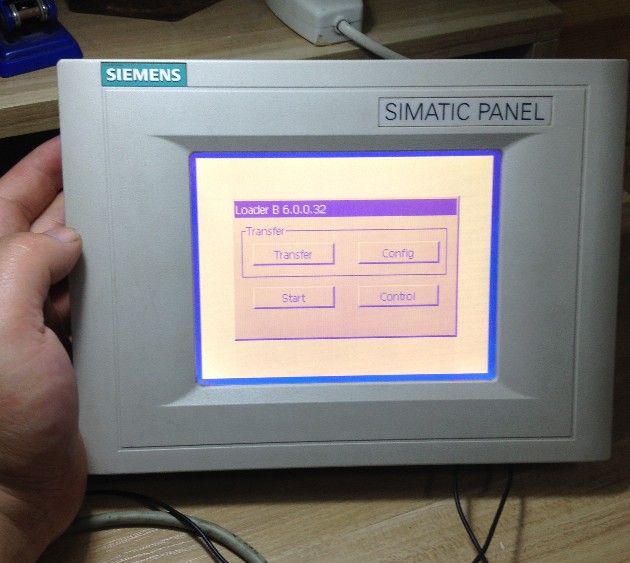

這是觸摸屏的照片，觸摸屏參數我設置的對嗎？電腦怎么和觸摸屏連接呢？
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
3樓  發表于: 2013-09-30 06:46
簽名無效了，麻雀不見了！
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2013-09-30 08:25

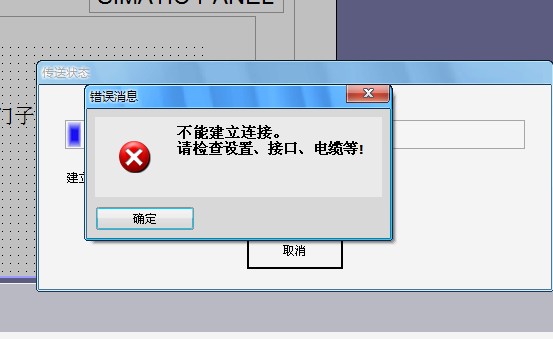

樓上的朋友，我安裝圖上做了一根線，一頭和電腦的232端口連著，另一頭和屏的IF1A連著，用軟件傳程序怎么還提示錯誤呢？是我屏的參數設置不對嗎，還是哪里的問題
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
5樓  發表于: 2013-09-30 09:25
serial transfe   enable前打勾，WINCC FLAXBLE傳輸選串口，波特率一致，試試
簽名無效了，麻雀不見了！
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
6樓  發表于: 2013-09-30 09:36

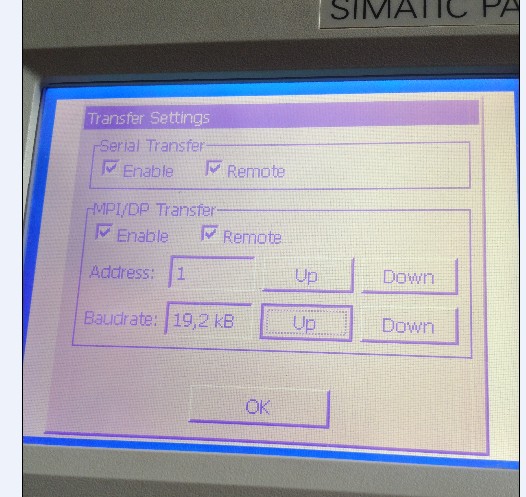

已經打鉤了，速率也一樣，還是錯誤，哪里還有問題呢
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-11-12
查看hxl202319的 主題 / 回貼
7樓  發表于: 2013-09-30 11:32
設備類型選擇錯誤，故而無串口選項，請重選
簽名無效了，麻雀不見了！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158620 分
在線時間: 3154(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-13
查看sjm213的 主題 / 回貼
8樓  發表于: 2013-09-30 12:33
