樓主  發表于: 2013-10-08 18:22

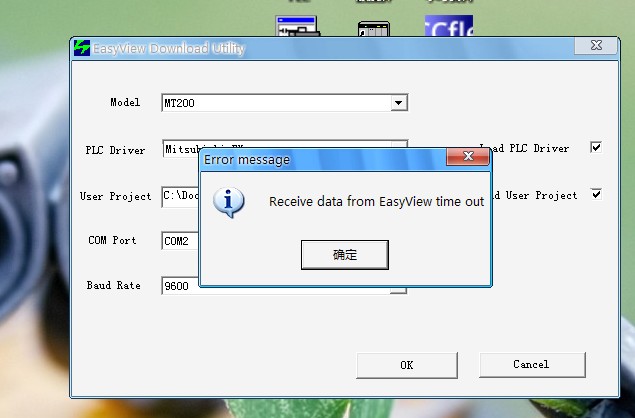

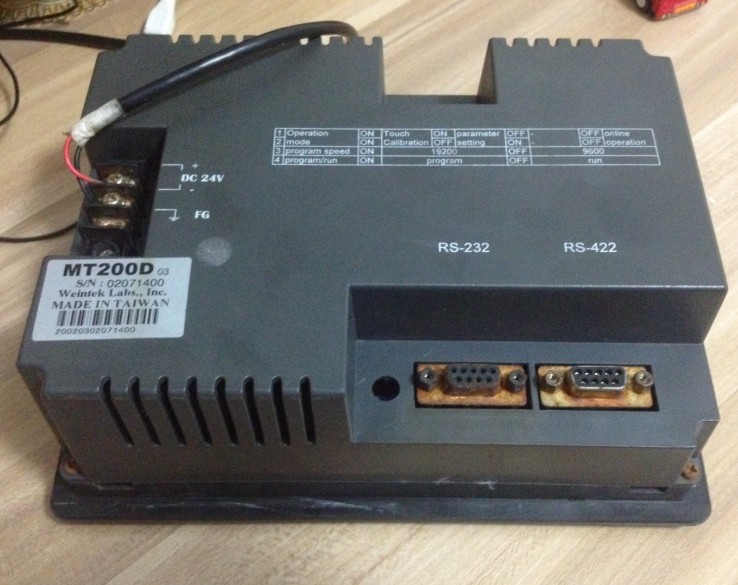

如圖所示，就是這個觸摸屏，觸摸屏后面2個通信口，看手冊說是下載程序用觸摸屏后面這個RS232口，觸摸屏的RS232口是母頭，手里的USB轉232的那頭正好是公頭，直接可以插上，我插上后傳程序提示通信超時，難道還得用專門的編程線嗎，編程線線序是怎么連接的？請朋友們幫忙。
suntech
級別: 家園�？�
精華主題: 0
發帖數量: 825 個
工控威望: 895 點
下載積分: 1817 分
在線時間: 1444(小時)
注冊時間: 2008-01-20
最后登錄: 2024-12-23
查看suntech的 主題 / 回貼
1樓  發表于: 2013-10-08 18:56
一般是2--3   3---2  5---5 。就可以了，不過這種屏不能上傳程序的，如果里面有重要的程序需要備份的，需要打開看到里面的電路，看是存儲芯片是什么型號？
piclijun
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的 主題 / 回貼
2樓  發表于: 2013-10-08 19:19
是的  。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2013-10-08 19:46




PC端2--觸摸屏3     PC端3--觸摸屏2   PC端5--觸摸屏5
做了這樣一根線，貌似還是通信不上。怎么回事呢
piclijun
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的 主題 / 回貼
4樓  發表于: 2013-10-08 21:58
PC端7--觸摸屏7
