樓主  發表于: 2013-01-29 14:02

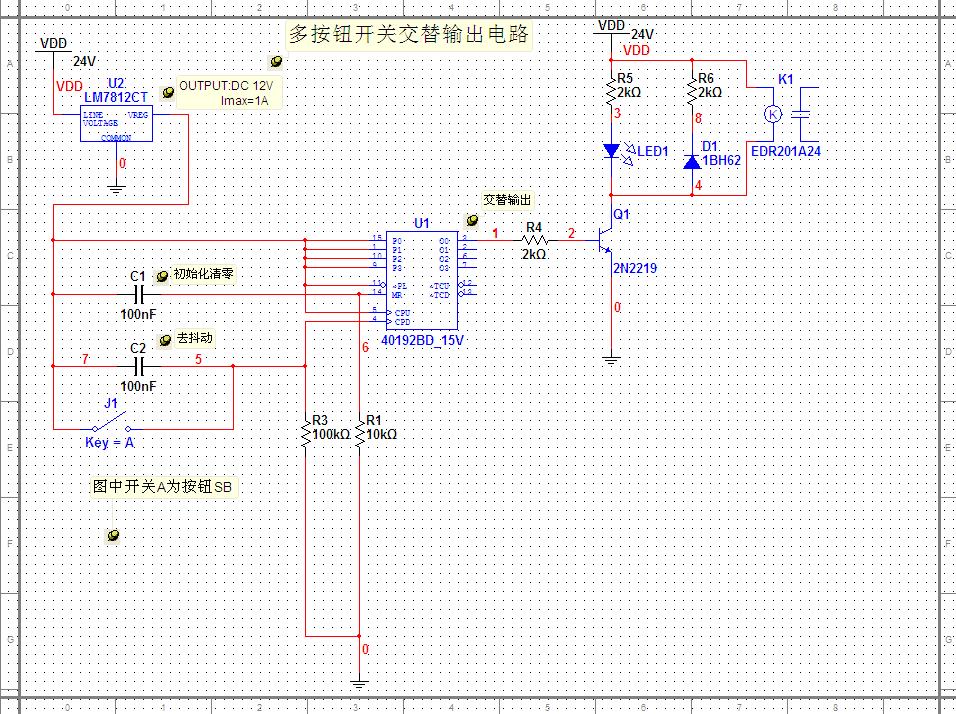

圖中的開關Key A應為按鈕SB,在軟件里面沒找到.但作用一樣,按一下SB,繼電器吸合,再按一下,繼電器復位.交替輸出.如果把電容C1去掉,在一上電的情況下,繼電器吸合,然后按一下按鈕SB繼電器復位,再按一下繼電器吸合,這樣交替輸出,不同的是,前者可以理解為初始化復位,后者(去掉電容C1)為初始化置位.
[ 此帖被matengfei在2013-02-18 15:30重新編輯 ]
gongling888
gongling
級別: 論壇先鋒
精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的 主題 / 回貼
1樓  發表于: 2013-01-29 15:08
電路太復雜了，光是電源都要兩個。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2013-01-29 16:00
24V繼電器總歸要有一個24V的直流電源吧，然后用一個三端穩壓器7812把24V直流電穩壓輸出12V，然后加一個電容濾波，給IC供電。不需要兩個電源啊
李想
級別: 家園常客
精華主題: 0
發帖數量: 530 個
工控威望: 749 點
下載積分: 5018 分
在線時間: 100(小時)
注冊時間: 2011-09-12
最后登錄: 2024-07-05
查看李想的 主題 / 回貼
3樓  發表于: 2013-01-29 17:04
成本也不便宜
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-01-29 17:14
7812三端穩壓器一塊錢，IC大概兩三塊吧，24V電源和繼電器找一個不難吧，找不到可以買一個，也就這這兩個貴一點。一塊小的實驗板一、二塊錢，剩下幾個電阻電容也不貴，可以找個沒用的板子，拆幾個下來。
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 877 個
工控威望: 1160 點
下載積分: 8913 分
在線時間: 1822(小時)
注冊時間: 2011-04-17
最后登錄: 2024-09-21
查看陳大圍的 主題 / 回貼
5樓  發表于: 2013-01-29 18:34
電子線路實現的單按鈕交替輸出電路，學習了
專心學工控技術，請各位幫忙指教
福記
級別: 略有小成
精華主題: 0
發帖數量: 131 個
工控威望: 381 點
下載積分: 5429 分
在線時間: 85(小時)
注冊時間: 2011-10-02
最后登錄: 2022-11-01
查看福記的 主題 / 回貼
6樓  發表于: 2013-01-29 19:46
一個雙觸點開關就可以，何必這樣復雜呢？
changfeng
依靠理論來指導實踐，依靠實踐來驗證完善理論。
級別: 略有小成
精華主題: 0
發帖數量: 64 個
工控威望: 214 點
下載積分: 11118 分
在線時間: 71(小時)
注冊時間: 2013-01-22
最后登錄: 2018-11-09
查看changfeng的 主題 / 回貼
7樓  發表于: 2013-01-29 20:10
學習了，就是有點復雜！
相信10年后我會為自己今天的抉擇而驕傲！
雪峰
級別: 網絡英雄
精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 70282 分
在線時間: 343(小時)
注冊時間: 2011-08-30
最后登錄: 2024-09-22
查看雪峰的 主題 / 回貼
8樓  發表于: 2013-01-29 20:21
作為學習還是可以的，實用上就有點復雜了。
hahahaha
級別: 家園�？�
精華主題: 0
發帖數量: 483 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的 主題 / 回貼
9樓  發表于: 2013-01-29 20:54
同8樓看法。
huniutadi
級別: 工控俠客
精華主題: 0
發帖數量: 217 個
工控威望: 3096 點
下載積分: 21935 分
在線時間: 87(小時)
注冊時間: 2010-02-13
最后登錄: 2020-02-15
查看huniutadi的 主題 / 回貼
10樓  發表于: 2013-01-29 21:19
頂了，高人就是不一樣啊
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
11樓  發表于: 2013-01-30 08:56
電路圖看起來有點復雜，但拿一塊實驗板焊起來，就會發現上面也沒幾個元器件，24V電源和繼電器都是板子外圍的，如果繼電器上有指示燈，那么圖中的發光二極管和那個2K的電阻可以省掉，還有一個反接的二極管是為了繼電器斷電時，作為泄放回路用的，這樣為了保護三極管不被繼電器的感應電動勢所損壞。
  • «
