樓主  發表于: 2013-10-19 16:46

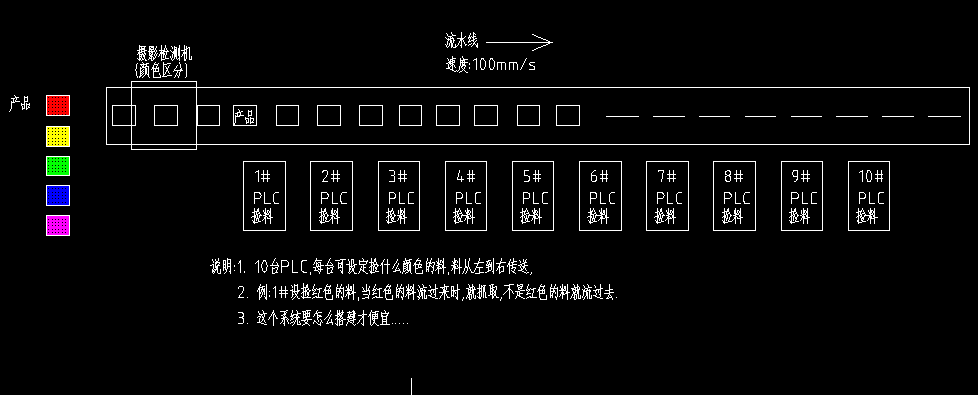

圖片：
用最便宜的配置
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2667(小時)
注冊時間: 2007-03-26
最后登錄: 2025-02-19
查看hxl202319的 主題 / 回貼
1樓  發表于: 2013-10-19 18:49
如果你的流水線能等間距步進的，即流水線能有停止的時間，并且每次步進的距離是一樣的，那么這機器很好做，只要位左移或位右移指令就可以完成。
如果流水線是連續的，就稍有些麻煩，需要計算每個抓取點和攝像頭之間的距離所需的時間，攝像到開始計時，時間到相對應的抓取點動作。
簽名無效了，麻雀不見了！
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 858 分
在線時間: 459(小時)
注冊時間: 2010-08-24
最后登錄: 2025-02-07
查看niningtt的 主題 / 回貼
2樓  發表于: 2013-10-21 16:40
這個其實也沒什么難的，編碼器計數，每個位置到檢測口的位置是固定的，也就是再移動脈沖數一定的（根據顏色），就是需要先進先出的數據處理
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 53328 分
在線時間: 1125(小時)
注冊時間: 2012-04-24
最后登錄: 2025-02-20
查看john42tw的 主題 / 回貼
3樓  發表于: 2013-10-21 17:16
定義 10種顏色=1~10
放上10個感知器 = 1~10
顏色代碼=感知器代碼 該位置抓取
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-02-16
查看rockyhuo的 主題 / 回貼
4樓  發表于: 2013-10-21 19:42
引用
引用第1樓hxl202319于2013-10-19 18:49發表的  :
如果你的流水線能等間距步進的，即流水線能有停止的時間，并且每次步進的距離是一樣的，那么這機器很好做，只要位左移或位右移指令就可以完成。
如果流水線是連續的，就稍有些麻煩，需要計算每個抓取點和攝像頭之間的距離所需的時間，攝像到開始計時，時間到相對應的抓取點動作。


使用時間是不準確的,,速度變化,啟動停止,還有斷電記憶如何做?這些的就是時間不能解決的問題
加個光電檢測每一個產品,使用這個信號作為寄存器的移位指令就可以實現了

攝像頭的判斷顏色的,用0-10代表不同的顏色,當移到相應的位置相同的話就動作就行了
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
liuweihong
級別: 略有小成
精華主題: 0
發帖數量: 202 個
工控威望: 358 點
下載積分: 749 分
在線時間: 854(小時)
注冊時間: 2009-08-20
最后登錄: 2023-11-06
查看liuweihong的 主題 / 回貼
5樓  發表于: 2013-10-21 22:26
童鞋們沒搞懂樓主的意思吧！人家問的可是最便宜的配置（硬件），可沒問程序之類的哦
jesselai
級別: 略有小成
精華主題: 0
發帖數量: 223 個
工控威望: 403 點
下載積分: 5970 分
在線時間: 81(小時)
注冊時間: 2008-12-05
最后登錄: 2016-07-13
查看jesselai的 主題 / 回貼
6樓  發表于: 2013-10-22 08:14
學習一下，對搭配攝像頭還不太懂
