樓主  發表于: 2013-10-26 10:40
請教：壓力變送器為4-20mA信號，1根電源 、1根信號 、1根地線。如何與三菱的FX2N-2AD模塊接線？
ytzidonghua
plc 觸摸屏 自動化技術培訓等電話0535-6380506
級別: 網絡英雄
精華主題: 0
發帖數量: 2350 個
工控威望: 6971 點
下載積分: 3938 分
在線時間: 358(小時)
注冊時間: 2006-09-27
最后登錄: 2024-11-10
查看ytzidonghua的 主題 / 回貼
1樓  發表于: 2013-10-26 11:33
串到里面
24V+接變送器+ 變送器—接模塊
哪塊—接24的負
plc 觸摸屏 變頻器 編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com
000518
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 309 點
下載積分: 1064 分
在線時間: 419(小時)
注冊時間: 2008-12-18
最后登錄: 2024-11-08
查看000518的 主題 / 回貼
2樓  發表于: 2013-10-26 12:18
沒看懂，大蝦能畫個圖嗎？
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52058 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-09-30
查看john42tw的 主題 / 回貼
3樓  發表于: 2013-10-28 08:34

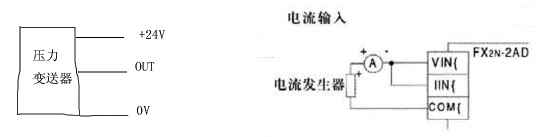

+24V--------------DC24+(DC24V電源)
0V-----------------DC0V  (DC24V電源)
COM--------------DC0V  (DC24V電源)
OUT---------------I IN
本帖最近評分記錄：
  • 下載積分:+3(000518) 真誠感謝！
