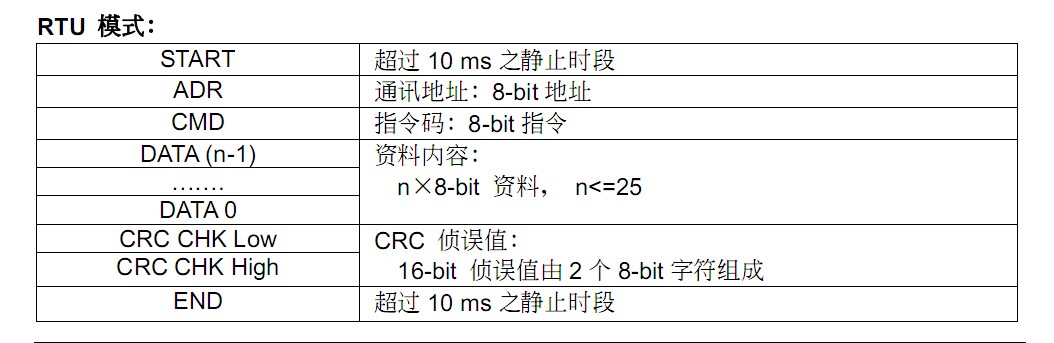

描述：臺達通訊資料結構
圖片：


描述：臺達參數地址
圖片：
]

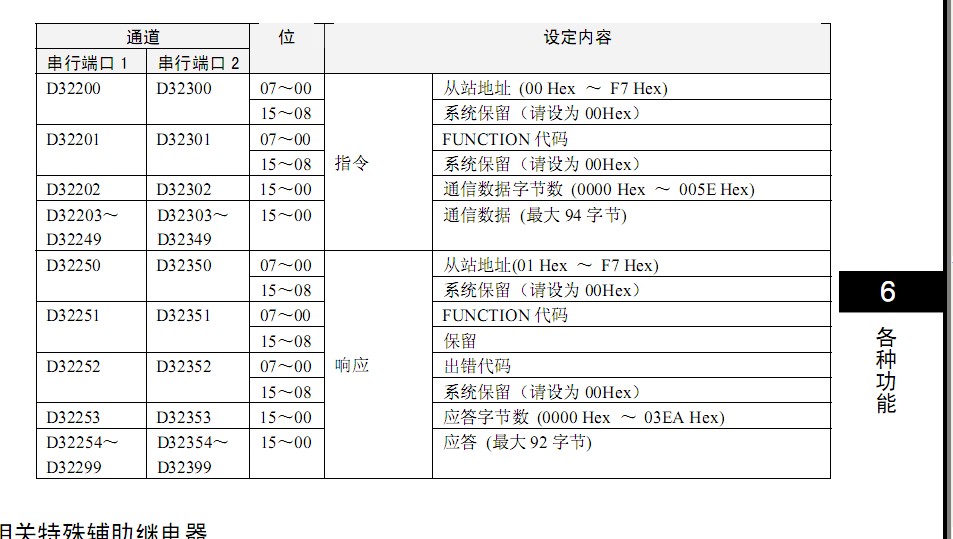

  描述：CP1H RTU模式DM分配區域
圖片：

各位師傅們好，我要用CP1H與臺達VFD-M RS485通信，關于 站號，  寫功能碼  ，        發送總字節數
    寫命令首地址          寫命令字?jǐn)?shù)
要怎么編程啊，要實現正轉，頻率可在觸摸屏上調，要怎么編， 寫功能碼  ，  發送總字節數
    寫命令首地址          寫命令字?jǐn)?shù)
這些要怎么看，請有經驗的師傅指導一二，不甚感激

歐姆龍做modbus好做的

引用

引用第1樓yamqq于2013-12-03 08:16發表的  :
歐姆龍做modbus好做的

我要用CP1H與臺達VFD-M RS485通信，關于 站號，  寫功能碼  ，        發送總字節數
    寫命令首地址          寫命令字?jǐn)?shù)
要怎么編程啊，要實現正轉，頻率可在觸摸屏上調，要怎么編， 寫功能碼  ，  發送總字節數
    寫命令首地址          寫命令字?jǐn)?shù)
這些要怎么看，請有經驗的師傅指導一二，不甚感激 DM32300寫地址1，DM32301要寫什么功能碼？該怎么寫，DM323002要寫發送字節數，怎么算的啊，DM32303參數代碼，這些真的看不懂啊，請師傅幫忙下
我變頻器的通訊地址設定1，通訊格式為8N1，波特率為9600  ，要正轉啟動，還有頻率可以調，要怎么編啊，

沒人肯幫忙

求幫忙

我也是學習CP1H

真心求教

我已經不怎么用這個了，你自己領悟吧，呵呵

通訊地址設定1，通訊格式為8E1，波特率為9600   D32300~~~~D32304分別為：
正轉 #1  #6  #4  #2000 #12
反轉 #1 #6  #4   #2000  #22
調頻率 #1  #6  #4  #2001  D32304       D32304為頻率



上傳一個調試紀要，希望對您有幫助

引用

引用第8樓ycm1980于2013-12-06 11:23發表的  :
通訊地址設定1，通訊格式為8E1，波特率為9600   D32300~~~~D32304分別為：
正轉 #1  #6  #4  #2000 #12

.......

通訊地址設定1，通訊格式為8E1，波特率為9600   D32300~~~~D32304分別為：
正轉 #1  #6  #4  #2000 #12
反轉 #1 #6  #4   #2000  #22
調頻率 #1  #6  #4  #2001  D32304       D32304為頻率
D32300--#1，D32301--#6,D32302--#4，D32303--#2000，D32304--#12正轉
D32300--#1，D32301--#6,D32302--#4，D32303--#2000，D32304--#22反轉
D32300--#1，D32301--#6,D32302--#4，D32303--#2001，D32304--D0（DO為設定頻率）
這里面的D32304地址不是重復了嗎？請師傅再指點一下，D32304要怎么編

把MODBUS協議搞懂了其實也不難，剩下的只是用PLC進行CRC和組織發送系列。
