樓主  發表于: 2013-11-27 11:00

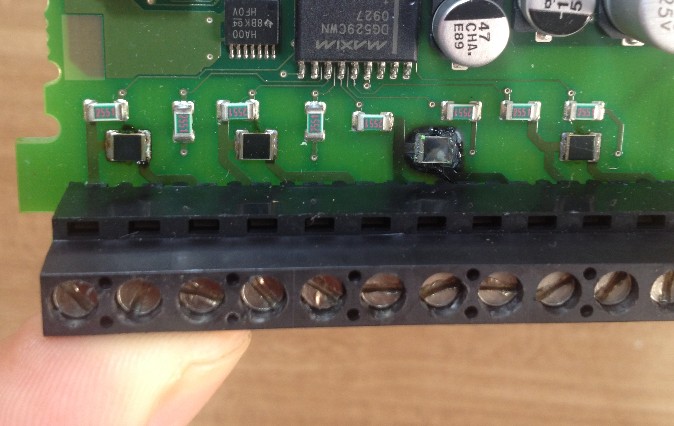

西門子模擬量輸入輸出模塊EM235的電路板，燒了個件，這個件是接在RA和A-之間的，如圖所示，測量阻值是256歐，是不是熱敏電阻呢？這個件上面是光的，也沒有標型號，打算買個換上，這是什么型號呢？請大哥們指教一下。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
1樓  發表于: 2013-11-27 11:01
元件是個黑色四方形的貼片件。
最近一天希望
書山有路勤為徑，學海無涯苦作舟！
級別: 論壇先鋒
精華主題: 0
發帖數量: 201 個
工控威望: 1237 點
下載積分: 7913 分
在線時間: 405(小時)
注冊時間: 2013-05-17
最后登錄: 2024-12-04
查看最近一天希望的 主題 / 回貼
2樓  發表于: 2013-11-27 11:09
幫你頂一下。
niujulin
級別: 略有小成
精華主題: 0
發帖數量: 255 個
工控威望: 345 點
下載積分: 1732 分
在線時間: 344(小時)
注冊時間: 2008-08-02
最后登錄: 2024-08-28
查看niujulin的 主題 / 回貼
3樓  發表于: 2013-11-27 11:23
應該是個電阻，和邊上一樣，量量邊上的就知道了，注意要脫機量才準確
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-12-21
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2013-11-27 11:25
阻值已經測量出來了是256歐姆。我就想知道這是普通的貼片電阻呢，還是保護用的熱敏電阻，如果是熱敏電阻的話，我換上普通的電阻就起不到保護作用了。
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2922 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
5樓  發表于: 2013-11-27 11:51
應該不是電阻，看看是不是續流二極管之類的。
小試牛刀
級別: 略有小成
精華主題: 0
發帖數量: 188 個
工控威望: 323 點
下載積分: 473 分
在線時間: 94(小時)
注冊時間: 2007-10-23
最后登錄: 2025-01-04
查看小試牛刀的 主題 / 回貼
6樓  發表于: 2013-11-27 12:00
幫你頂一下。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
7樓  發表于: 2013-11-27 12:00
不建議自己換，還是送西門子特約維修好。
如果自己有興趣，也可以試試。只能用判斷方式，如果是電阻，那它不具備二極管特性，反之二極管有極性是電阻沒有的特性，如果是熱敏電阻，拆一個好的通道，加熱看電阻是否變化，如果有說明是，如果沒有變化說明不是。就是用邊上好的做參考來判斷。
楊康
學海無崖
級別: 家園�？�
精華主題: 0
發帖數量: 703 個
工控威望: 637 點
下載積分: 1947 分
在線時間: 90(小時)
注冊時間: 2006-11-23
最后登錄: 2023-12-20
查看楊康的 主題 / 回貼
8樓  發表于: 2013-11-27 13:46
貼個詳細的圖片，包括正反面。僅這樣看貌似二極管，但不確定......
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
9樓  發表于: 2013-11-27 15:40
看外觀是電阻無誤了。
該器件出來就是端子了，熱敏電阻在這個位置沒什么意義啊。應該是普通的貼片電阻。
自己嘗試更換也沒什么問題的，就算搞錯了，這個地方也不會造成二次損壞。
PS：要注意電阻的耐流值（耐流值？一時間忘詞了）。
ffd001
級別: 家園�？�
精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的 主題 / 回貼
10樓  發表于: 2013-11-27 15:41
是個電阻，和其它端口的一樣
附件： DG528-DG529.pdf (116 K) 下載次數:26
網站提示: 請不要用迅雷下載附件，容易出錯
天行健
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
11樓  發表于: 2013-11-27 15:42
二極管的話，再保密的商家也會在電路板上或者元件上標記正負的。我不認為這個是二極管。
  • «
