樓主  發表于: 2014-01-04 17:43

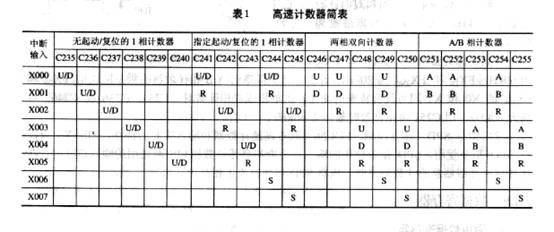

圖片：
大俠們，你們好��！最近在看一臺設備的程序時，發現設備運行角度讓自己百思不得其解其解，程序如下所示，使用是小日本光洋的編碼器，型號為：TRD-J360-RZSL，一圈的脈沖個數為360，我想大俠們幫我分析下，為什么程序中D0 與D2角度一直相差180度？
編碼連接PLC的接線為：  X0   A相
                                               X1    B相
                                              X2     B相
                                              X3     A相
                                              X4     B相
[ 此帖被wanghao在2014-01-04 17:52重新編輯 ]
附件： 程序_副本.rar (23 K) 下載次數:64
網站提示: 請不要用迅雷下載附件，容易出錯
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
1樓  發表于: 2014-01-04 18:21
設備剛開始運行時，編碼器并沒有在零點位置
wanghao
不積跬步，無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 241 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
2樓  發表于: 2014-01-04 18:26
恩，編程器的Z相都懸空，沒有接線的
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
3樓  發表于: 2014-01-04 18:32
這就怪了，Z相懸空，計數應該是一樣的啊
wanghao
不積跬步，無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 241 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
4樓  發表于: 2014-01-04 18:41
是啊，我也是這么認為的，但監視顯示相差180度
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
5樓  發表于: 2014-01-04 19:09
高數計數器當前值默認是斷電保持的，估計調試機器時，有意將兩個計數器錯開180度，當?shù)谝粋�計數器計數到180度時才接第二個計數器，所以兩個計數器就會相差180度
wanghao
不積跬步，無以至千里
級別: 論壇先鋒
精華主題: 0
發帖數量: 241 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的 主題 / 回貼
6樓  發表于: 2014-01-04 20:15
哦，五樓說得還是蠻有道理的，改天我現場測試一下。
