描述：如圖的問題
圖片：

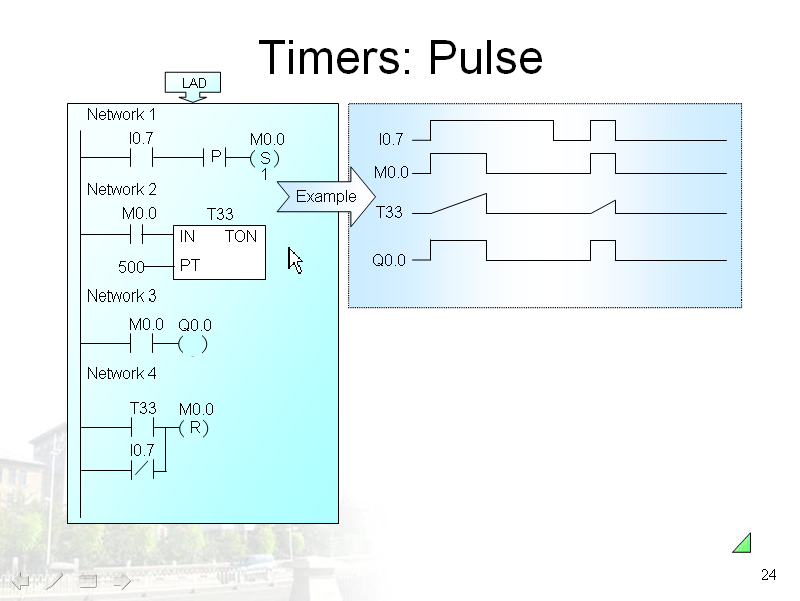

這個圖中有兩點不明白
1，網絡4中，最后M0.0的復位中為什么不帶下標呢，上面的置位就帶下標1
2，網絡4中，I0.7常閉為什么會出現這里，這樣的話后面的復位會一直導通，這個怎么解釋

能不能給我解釋一下【 S bit，N （從bit開始的連續的N個元件置1并保持）】這個置位該怎么理解，什么是連續N個元件。我剛開始的理解是把自己置1就行了還置別的元件？誰能給舉個例子解釋一下
liukongwen
雖千萬里，吾往矣！
級別: 論壇先鋒
精華主題: 0
發帖數量: 129 個
工控威望: 1164 點
下載積分: 7253 分
在線時間: 167(小時)
注冊時間: 2013-11-14
最后登錄: 2024-10-21
查看liukongwen的 主題 / 回貼
1樓  發表于: 2014-02-24 11:41
不帶下標就只復位M0.0
I0.7在這就一直復位M0.0，i0.7一直動作時取消復位
本帖最近評分記錄：
  • 下載積分:+1(hero909860) 真誠感謝！
    hero909860
    級別: 探索解密
    精華主題: 0
    發帖數量: 22 個
    工控威望: 152 點
    下載積分: 3312 分
    在線時間: 35(小時)
    注冊時間: 2014-02-22
    最后登錄: 2022-05-24
    查看hero909860的 主題 / 回貼
    2樓  發表于: 2014-02-24 14:17
    還不是很懂i0.7的作用，一直復位M0.0，那M0.0還怎么觸發T33呢 后面的怎么繼續呢
    xyc
    每天學一點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 709 個
    工控威望: 3891 點
    下載積分: 834 分
    在線時間: 410(小時)
    注冊時間: 2007-11-19
    最后登錄: 2016-05-18
    查看xyc的 主題 / 回貼
    3樓  發表于: 2014-02-24 14:43
    i0.7 用旋鈕開關就對了嘛, 程序在單位時間內通斷做成延時巡環脈沖
    [ 此帖被xyc在2014-02-24 14:51重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(hero909860) 真誠感謝！
    • 工控一家人 （老薛）
    xyc
    每天學一點
    級別: 工控俠客
    精華主題: 0
    發帖數量: 709 個
    工控威望: 3891 點
    下載積分: 834 分
    在線時間: 410(小時)
    注冊時間: 2007-11-19
    最后登錄: 2016-05-18
    查看xyc的 主題 / 回貼
    4樓  發表于: 2014-02-24 14:53
    以上只代表本人個人觀點
    工控一家人 （老薛）
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1189 個
    工控威望: 1734 點
    下載積分: 7546 分
    在線時間: 577(小時)
    注冊時間: 2012-08-31
    最后登錄: 2024-11-02
    查看sanlihu的 主題 / 回貼
    5樓  發表于: 2014-02-24 15:14
    就程序本身來看：
    1 不管 I0.7接的是一個開關，還是自復位按鈕。功能任務就是用Q0.0來記錄I0.7閉合的時間達到設定的值。
    2
    S bit，N ：就是置位從bit(位元件)開始的連續向后N個位元件為1，N的范圍是1-255
    本帖最近評分記錄：
  • 下載積分:+1(hero909860) 真誠感謝！
    • 吉圓電氣 QQ751673698
    龍云浪子
    級別: 工控俠客
    精華主題: 0
    發帖數量: 400 個
    工控威望: 3280 點
    下載積分: 7650 分
    在線時間: 414(小時)
    注冊時間: 2013-01-18
    最后登錄: 2024-11-10
    查看龍云浪子的 主題 / 回貼
    6樓  發表于: 2014-02-24 15:21
    引用
    引用第2樓hero909860于2014-02-24 14:17發表的  :
    還不是很懂i0.7的作用，一直復位M0.0，那M0.0還怎么觸發T33呢 后面的怎么繼續呢


    僅在I0.7接通的瞬間置位M0.0，M0.0又啟動計數器和Q0.0。
