樓主  發表于: 2014-03-06 20:35

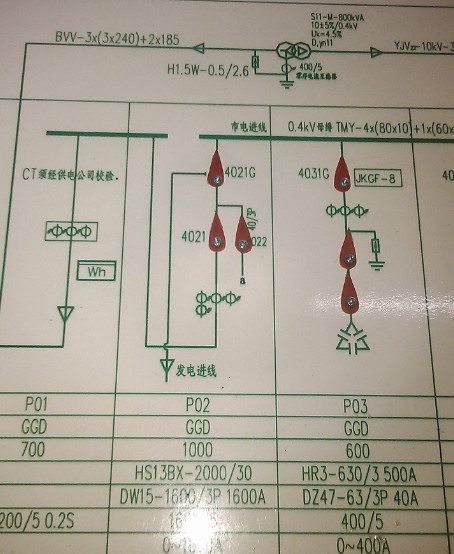

圖片：
這是配電開關室內的無功補償柜的圖紙，這排無功補償柜實際接在B點，但總感覺變壓器總開關的電流偏大，這排電容柜的接線位置可能有問題，但又說不清楚為什么，大家?guī)臀曳治隹纯�，謝謝。
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 680 個
工控威望: 10443 點
下載積分: 2537 分
在線時間: 363(小時)
注冊時間: 2008-11-27
最后登錄: 2024-11-05
查看5921338的 主題 / 回貼
1樓  發表于: 2014-03-06 21:54
就地補償最好
自學
youzida_121
由自達
級別: 家園�？�
精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 285(小時)
注冊時間: 2011-02-15
最后登錄: 2024-09-08
查看youzida_121的 主題 / 回貼
2樓  發表于: 2014-03-06 22:20
引用
引用第2樓yang888于2014-03-06 22:10發表的  :
感覺是錯誤的，你用鉗表量過嗎？電流過大會燒電容。

母排是扁銅做的，鉗表的鉗不夠長，量不了。
“電流過大會燒電容”？有這種事？？？說說看
19840803
肥仔米
級別: 家園�？�
精華主題: 0
發帖數量: 640 個
工控威望: 625 點
下載積分: 38496 分
在線時間: 514(小時)
注冊時間: 2007-12-27
最后登錄: 2024-05-29
查看19840803的 主題 / 回貼
3樓  發表于: 2014-03-07 08:08
電容柜接在A、B、C點都可以，要看取樣信息在那里給
張棟嶺
級別: 略有小成
精華主題: 0
發帖數量: 88 個
工控威望: 222 點
下載積分: 6000 分
在線時間: 116(小時)
注冊時間: 2013-05-27
最后登錄: 2024-09-19
查看張棟嶺的 主題 / 回貼
4樓  發表于: 2014-03-07 08:32
集中補償接在哪點一樣只要是主母排就行，主要看功率因數控制儀電流取樣位置是很重要的�？傞_關電流偏大不要感覺要看儀表，功率因數補到多少，我的單位是不求有功但求無過只補到0.94-0.96，追求1太危險物業的追求到1發生系統諧振炸補償柜系統過壓損壞了大量的設備，諧振過流會造成主開關跳閘時間很短的。
本帖最近評分記錄：
  • 下載積分:+3(youzida_121)
    ffd001
    級別: 家園�？�
    精華主題: 0
    發帖數量: 136 個
    工控威望: 700 點
    下載積分: 584 分
    在線時間: 162(小時)
    注冊時間: 2013-10-17
    最后登錄: 2023-06-02
    查看ffd001的 主題 / 回貼
    5樓  發表于: 2014-03-07 09:27
    你還是了解一下補償柜的原理
    天行健
    ffd001
    級別: 家園常客
    精華主題: 0
    發帖數量: 136 個
    工控威望: 700 點
    下載積分: 584 分
    在線時間: 162(小時)
    注冊時間: 2013-10-17
    最后登錄: 2023-06-02
    查看ffd001的 主題 / 回貼
    6樓  發表于: 2014-03-07 09:30
    補償柜補償?shù)氖请妷合辔缓碗娏飨辔坏牟�，接在那就補不了其它分支
    天行健
    lxm5800
    級別: 探索解密
    精華主題: 0
    發帖數量: 56 個
    工控威望: 195 點
    下載積分: 11754 分
    在線時間: 130(小時)
    注冊時間: 2013-06-13
    最后登錄: 2020-07-31
    查看lxm5800的 主題 / 回貼
    7樓  發表于: 2014-03-07 11:48
    引用
    引用第4樓19840803于2014-03-07 08:08發表的  :
    電容柜接在A、B、C點都可以，要看取樣信息在那里給

    贊同。
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1973 個
    工控威望: 2152 點
    下載積分: 48607 分
    在線時間: 555(小時)
    注冊時間: 2009-07-30
    最后登錄: 2024-10-27
    查看wul2.4g的 主題 / 回貼
    8樓  發表于: 2014-03-07 13:01
    裝在A.C.B 的點都可以，但互感器一定要裝在C線上，也就取樣信號的互感器。過去一直都說就地補償比較好，但現在看來也要看情況的，如用的是電纜，這個計算時就要考慮電纜的電容分量的。可能需量與你常規的計算結果有出入��！
    本帖最近評分記錄：
  • 下載積分:+3(youzida_121)
    yangxiliang
    級別: 探索解密
    精華主題: 0
    發帖數量: 31 個
    工控威望: 191 點
    下載積分: 591 分
    在線時間: 54(小時)
    注冊時間: 2009-03-30
    最后登錄: 2021-01-06
    查看yangxiliang的 主題 / 回貼
    9樓  發表于: 2014-03-18 21:41
    裝在A.C.B 的點都可以，但互感器一定要裝在C線上，也就取樣信號的互感器
    448205515
    級別: 略有小成
    精華主題: 0
    發帖數量: 17 個
    工控威望: 408 點
    下載積分: 659 分
    在線時間: 87(小時)
    注冊時間: 2012-05-07
    最后登錄: 2019-05-16
    查看448205515的 主題 / 回貼
    10樓  發表于: 2014-03-23 21:45
    888888
    448205515
    級別: 略有小成
    精華主題: 0
    發帖數量: 17 個
    工控威望: 408 點
    下載積分: 659 分
    在線時間: 87(小時)
    注冊時間: 2012-05-07
    最后登錄: 2019-05-16
    查看448205515的 主題 / 回貼
    11樓  發表于: 2014-03-23 21:56
    圖片：
    333333333333333
    • «
