樓主  發表于: 2014-04-14 18:20

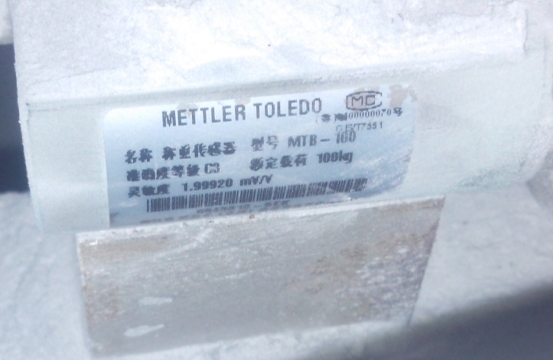

    設備是一臺料斗秤，4個托利多的100KG波紋傳感器支持這個空料斗，空料斗大約100kg。傳感器激勵電壓是10V。靈敏度2mv/V。
1、料斗里沒有料的話，單個傳感器應該大約輸出多少mv呢？
2、如果這個傳感器上面不壓東西，不受力的話，默認輸出是多少mv呢？

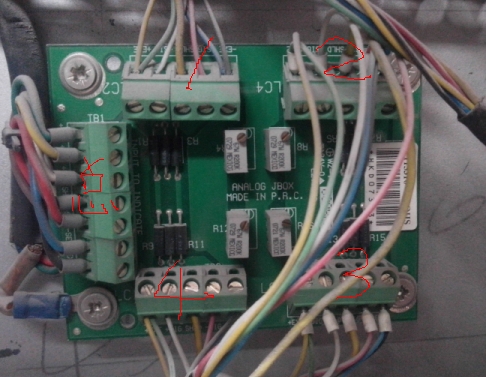

3、如圖所示，4個傳感器最后接到一個接線盒里，并聯在一起，然后匯總成了一組線輸出給稱重儀表了，如果4個傳感器現在分別輸出是3mv，4mv，5mv，6mv。那么這組到儀表的總線應該是多少M(fèi)V呢？

剛接觸稱重，不太了解這個東西，望師傅們指教一下。謝謝
qinminyu
級別: 網絡英雄
精華主題: 0
發帖數量: 33 個
工控威望: 5116 點
下載積分: 9879 分
在線時間: 181(小時)
注冊時間: 2010-07-19
最后登錄: 2024-11-03
查看qinminyu的 主題 / 回貼
1樓  發表于: 2014-04-14 23:22
聽廠家說，測電流，對比，你試一下。
彩色五環
水滴石穿
級別: 略有小成
精華主題: 0
發帖數量: 100 個
工控威望: 246 點
下載積分: 716 分
在線時間: 90(小時)
注冊時間: 2013-12-10
最后登錄: 2023-11-01
查看彩色五環的 主題 / 回貼
2樓  發表于: 2014-04-15 00:41
通常我是不去測量電壓和電流的，因?yàn)槎际莔v一級的也很難保證測量的精度，一般只需要去測量傳感器的4根線的電阻值就可以了，正負極一組，輸出的一組，通常的大小在350歐左右，只要大致是相等的，電橋沒有被破壞就可以用的，空重的電壓都是可以調節的。
