樓主  發表于: 2014-07-21 22:37
圖片：

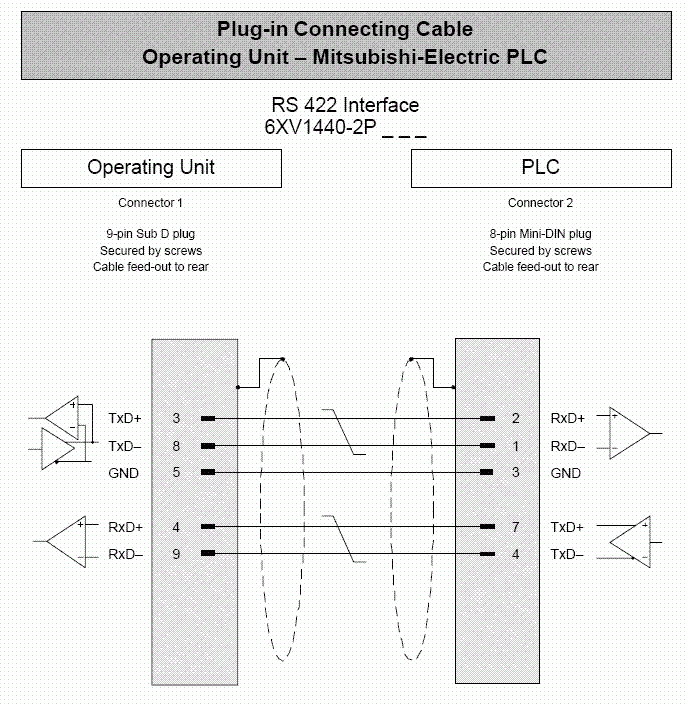

西門子觸摸屏與三菱FX系列PLC RS422連接, 連接線按下圖制作可以嗎？
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2014-07-22 04:26
圖片：
三菱FX系列PLC數據線 公頭引腳標號及功能定義：
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2014-07-27 21:27
按照以上的接線圖做出來的線，在連接西門子觸摸屏和三菱FX系列PLC的時候，一開始能通訊的上，后來就通訊不上了，這是什么情況？
