樓主  發表于: 2014-08-12 12:36

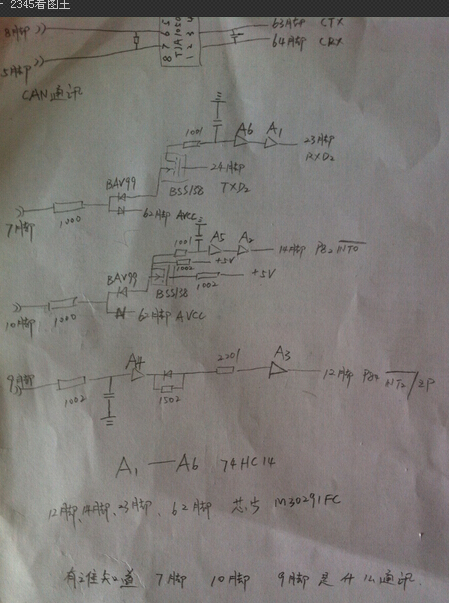

圖片：
幫我看看，這是哪種通訊？
lochao
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 727(小時)
注冊時間: 2010-07-05
最后登錄: 2024-11-12
查看lochao的 主題 / 回貼
1樓  發表于: 2014-08-12 14:25
這是M30291FC單片機，如果是64腳的話，那9腳是外部時鐘輸入端、7腳是外部時鐘輸出端、10腳應該是接電源，和通訊沒有任何關系
zz小小
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 289 點
下載積分: 6364 分
在線時間: 123(小時)
注冊時間: 2009-12-28
最后登錄: 2024-10-22
查看zz小小的 主題 / 回貼
2樓  發表于: 2014-08-12 14:59
謝謝，我在嘗試與這塊板通訊
zz小小
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 289 點
下載積分: 6364 分
在線時間: 123(小時)
注冊時間: 2009-12-28
最后登錄: 2024-10-22
查看zz小小的 主題 / 回貼
3樓  發表于: 2014-08-12 15:28
還想問下，時鐘輸入輸出，可以與電腦聯接嗎？如何與電腦聯接
lochao
級別: 略有小成
精華主題: 0
發帖數量: 173 個
工控威望: 303 點
下載積分: 4740 分
在線時間: 727(小時)
注冊時間: 2010-07-05
最后登錄: 2024-11-12
查看lochao的 主題 / 回貼
4樓  發表于: 2014-08-12 15:51
這個時鐘輸入是單片機的運行時鐘，不能和電腦連接，至于要和電腦連接，可以RS232，這個你要查芯片資料的哦
小貓釣魚
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 125 點
下載積分: 1835 分
在線時間: 30(小時)
注冊時間: 2012-04-06
最后登錄: 2024-08-24
查看小貓釣魚的 主題 / 回貼
5樓  發表于: 2014-08-12 19:02
這是走的can網絡通訊，在通訊端得加120歐姆的電阻，整個網絡要在另一終端再并接120歐姆
zz小小
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 289 點
下載積分: 6364 分
在線時間: 123(小時)
注冊時間: 2009-12-28
最后登錄: 2024-10-22
查看zz小小的 主題 / 回貼
6樓  發表于: 2014-08-13 09:38

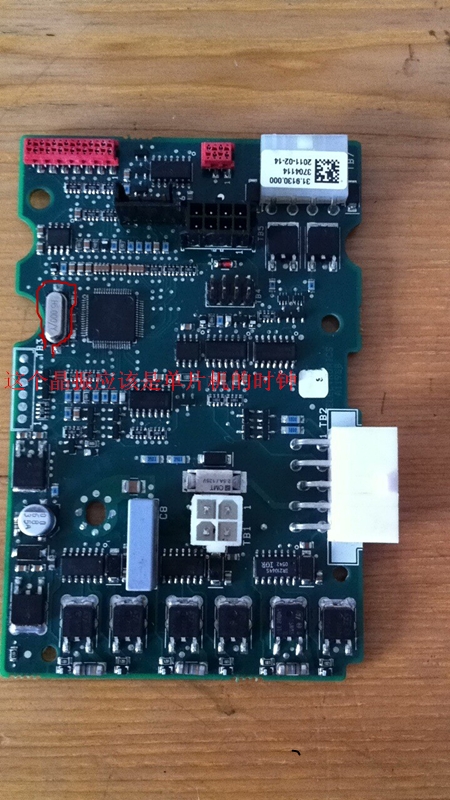

圖片：
外面時鐘選多少，單片機旁邊晶振H5.000/Y.
