樓主  發表于: 2014-08-15 16:42
圖片：

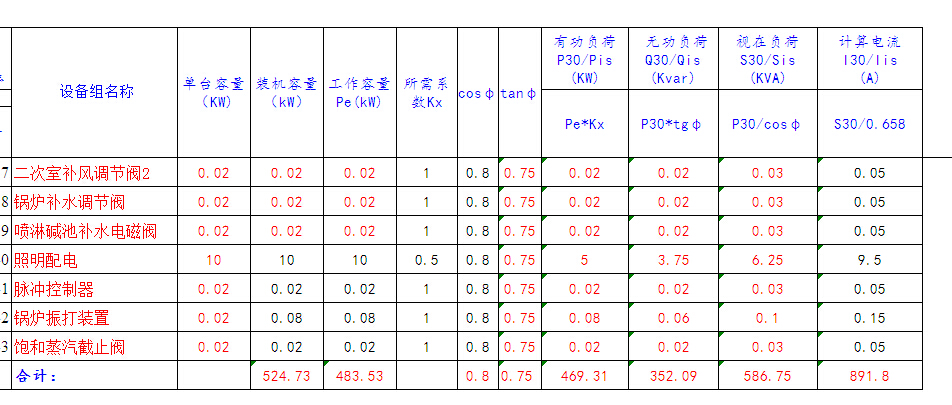

請教各位我通過設計院的負荷計算表模板算出一個工程的“無功功率=352.09 Kvar”，“視在功率=586.75 KVA”

怎樣確定無功功率補償柜的電容個數？我查了資料電容器的額定容量大概有：5，7.5，12.5，15，20，25，30、34、50、67（kvar)
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2014-08-15 17:21
引用
引用樓主foxplc于2014-08-15 16:42發表的 怎樣通過電氣負荷計算表確定電容柜的容量 :
請教各位我通過設計院的負荷計算表模板算出一個工程的“無功功率=352.09 Kvar”，“視在功率=586.75 KVA”

怎樣確定無功功率補償柜的電容個數？我查了資料電容器的額定容量大概有：5，7.5，12.5，15，20，25，30、34、50、67（kvar)



功率因數從0.8補償?shù)?.9
dyhzdg
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 318 點
下載積分: 4544 分
在線時間: 113(小時)
注冊時間: 2009-09-13
最后登錄: 2024-09-19
查看dyhzdg的 主題 / 回貼
2樓  發表于: 2014-08-17 10:48
著重看現實狀況，電容選擇較小時，投切回路增多、費用增加，但補償曲線更平滑。
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
3樓  發表于: 2014-08-18 10:58
在<工業與民用配電設計手冊 第三版>中對這個問題做了詳細的講解，但是理論太高深。繼續頂起
