樓主  發表于: 2014-08-28 15:00

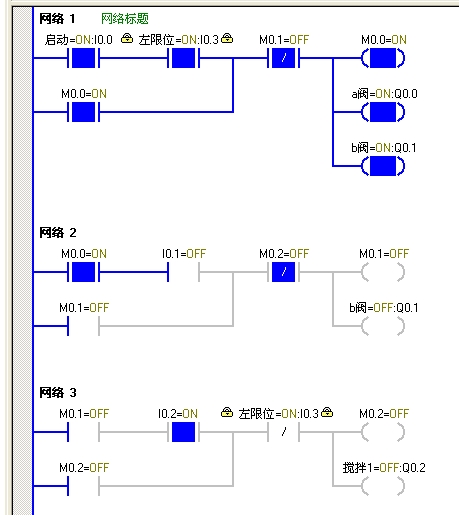

如上圖：�。眩埃昂停眩埃背绦蚨加休敵�，但PLC上顯示Ｑ０．０燈亮，�。眩埃睙魷�，

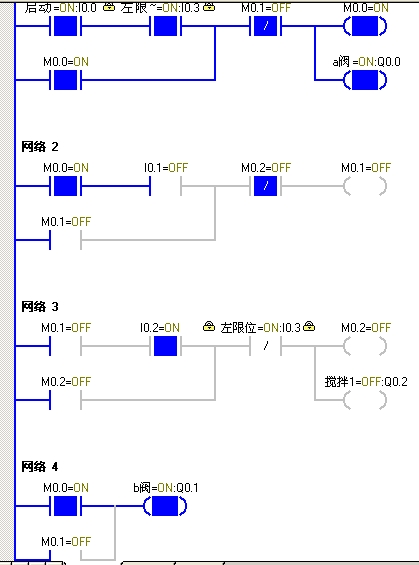

將程序改為下圖：　輸出和顯示都正常？請假是何原因？　限制雙線圈嗎？
　　
ffd001
級別: 家園常客
精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的 主題 / 回貼
1樓  發表于: 2014-08-28 15:08
圖一Q0.1 用了兩次，當然不行，圖二，只用了一次
天行健
monkeykinghy
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2024-01-03
查看monkeykinghy的 主題 / 回貼
2樓  發表于: 2014-08-28 15:12
謝謝 學習了 好像三菱的有個是否檢查 雙線圈輸出 在西門子里面沒找到，原來限制雙線圈！
ffd001
級別: 家園�？�
精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的 主題 / 回貼
3樓  發表于: 2014-08-28 15:23
圖一不是一般的錯誤
天行健
ffd001
級別: 家園�？�
精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的 主題 / 回貼
4樓  發表于: 2014-08-28 15:32
有誰知道為什么不允許雙線圈的存在
天行健
liu19916
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-06-29
查看liu19916的 主題 / 回貼
5樓  發表于: 2014-08-28 23:30
樓主仔細了解下PLC的工作原理就會清楚為什么不能用普通輸出雙線圈
ffd001
級別: 家園常客
精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的 主題 / 回貼
6樓  發表于: 2014-08-29 00:35
下午看了一下有關的資料，明白了一些。打個比方，用雙線圈就好比一直在一個周期內無條件的用置位復位，或復位置位，置位置位，復位復位等幾種情況。
雙線圈就是對一個bit位在一個周期反復操作，所以只能對最后一個狀態有相應的動作
天行健
weisongyuan
永遠年輕
級別: 網絡英雄
精華主題: 0
發帖數量: 577 個
工控威望: 10013 點
下載積分: 633 分
在線時間: 476(小時)
注冊時間: 2013-08-13
最后登錄: 2024-09-23
查看weisongyuan的 主題 / 回貼
7樓  發表于: 2014-08-29 17:39
雙線圈是可以用的  但是要有條件的  使用   上面的肯定不行
永遠年輕
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1230 個
工控威望: 3550 點
下載積分: 858 分
在線時間: 458(小時)
注冊時間: 2010-08-24
最后登錄: 2024-09-22
查看niningtt的 主題 / 回貼
8樓  發表于: 2014-08-31 20:40
一般多次出現的，我一般是Q0.0--VB0(V0.0-0.7)  Q0.1--VB1(V1.0--V1.1)..........在最后就是比較指令，大于0就輸出Q點，當然這針對于一般的出現次數多的，不要和我說脈沖的事
學習者55
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 174 點
下載積分: 570 分
在線時間: 33(小時)
注冊時間: 2012-09-26
最后登錄: 2017-07-14
查看學習者55的 主題 / 回貼
9樓  發表于: 2014-09-01 13:58
引用
引用第1樓ffd001于2014-08-28 15:08發表的  :
圖一Q0.1 用了兩次，當然不行，圖二，只用了一次

正解
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 947 個
工控威望: 3026 點
下載積分: 3279 分
在線時間: 203(小時)
注冊時間: 2010-02-05
最后登錄: 2024-09-18
查看靜芳的 主題 / 回貼
10樓  發表于: 2014-09-01 15:01
線圈重復使用的，后面?zhèn)�起作用。
