樓主  發表于: 2014-09-04 10:06
小弟是新手，對于軟啟動器的工作原理不太理解，還望各位高手有空支援一下啊


旁路接觸器是如何工作的，最好能詳細給我解釋一下啊
enable74
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 137 點
下載積分: 6993 分
在線時間: 81(小時)
注冊時間: 2014-08-19
最后登錄: 2024-03-08
查看enable74的 主題 / 回貼
1樓  發表于: 2014-09-04 16:53
西門子的軟起沒有使用過。一般軟起可以設置時間、電流或轉矩到達設定的參數自行轉換到旁路接觸器。
具體設置參數要根據軟起的類型以及現場工況來決定。

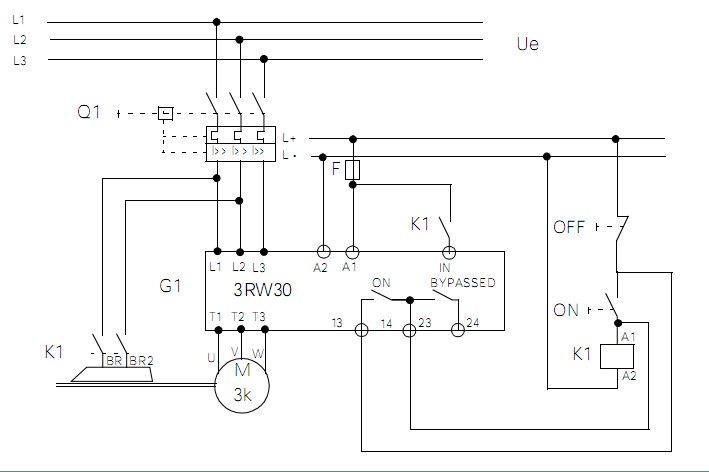

從樓主的圖上來看，旁路是在內部實現。即內部含旁路接觸器。邊上的K1是不是抱閘接觸器？
K1得電既可以通過按鈕來控制，也可以通過軟起內部常開點來控制。
一家之言，請參考。
本帖最近評分記錄：
  • 下載積分:+2(小發哥)
    小發哥
    級別: 探索解密
    精華主題: 0
    發帖數量: 6 個
    工控威望: 137 點
    下載積分: 577 分
    在線時間: 13(小時)
    注冊時間: 2013-05-12
    最后登錄: 2019-06-20
    查看小發哥的 主題 / 回貼
    2樓  發表于: 2014-09-05 09:01
    引用
    引用第1樓enable74于2014-09-04 16:53發表的  :
    西門子的軟起沒有使用過。一般軟起可以設置時間、電流或轉矩到達設定的參數自行轉換到旁路接觸器。
    具體設置參數要根據軟起的類型以及現場工況來決定。
    從樓主的圖上來看，旁路是在內部實現。即內部含旁路接觸器。邊上的K1是不是抱閘接觸器？
    K1得電既可以通過按鈕來控制，也可以通過軟起內部常開點來控制。
    一家之言，請參考。

    太感謝了
    小發哥
    級別: 探索解密
    精華主題: 0
    發帖數量: 6 個
    工控威望: 137 點
    下載積分: 577 分
    在線時間: 13(小時)
    注冊時間: 2013-05-12
    最后登錄: 2019-06-20
    查看小發哥的 主題 / 回貼
    3樓  發表于: 2014-09-05 09:51
    [quote]引用第2樓小發哥于2014-09-05 09:01發表的  :

    太感謝了
    兄弟可以給個QQ嗎 向你請教請教啊
